Snímač teploty: Jak to funguje, přesnost a výběr

Co je to snímač teploty a jak to funguje?

A vysílač teploty funguje tak, že přijímá elektrický výstup z prvku snímajícího teplotu, zpracovává jej prostřednictvím vnitřního obvodu pro úpravu signálu a linearizace a generuje standardizovaný výstup úměrný naměřené teplotě. Vnitřní architektura moderního digitálního snímače teploty se skládá ze čtyř funkčních stupňů, které společně transformují nezpracovaný, nelineární signál snímače na přesný výstup odolný proti šumu vhodný pro přenos na dlouhé vzdálenosti a přímé zpracování distribuovaným řídicím systémem nebo programovatelným logickým ovladačem.

Čtyři vnitřní stupně snímače teploty

Řetězec zpracování signálu uvnitř moderního průmyslového snímače teploty sleduje konzistentní architekturu bez ohledu na to, zda vstup pochází z termočlánku, RTD nebo jiného typu senzoru:

• Akvizice vstupního signálu: Vstupní obvod vysílače přijímá signál snímače, což může být milivoltová úroveň EMF z termočlánku (obvykle 0 až 60 mV v závislosti na typu a teplotním rozsahu) nebo hodnota odporu z RTD (typicky 100 až 400 ohmů pro snímač Pt100 v celém jeho měřicím rozsahu). Vstupní obvod poskytuje budicí proud pro snímače RTD (typicky 0,2 až 1,0 mA, aby se minimalizovala chyba vlastního ohřevu) a aplikuje vysoké zesílení vstupní impedance na milivoltové signály termočlánku, aby se zabránilo zatížení výstupu snímače.
• Převod analogového na digitální: Zesílený vstupní signál je převeden na digitální reprezentaci pomocí analogově digitálního převodníku s vysokým rozlišením, typicky s rozlišením 16 až 24 bitů. Toto vysoké rozlišení zajišťuje, že převodník dokáže vyřešit velmi malé změny teploty v rámci svého nakonfigurovaného měřicího rozsahu. 16bitový převodník v rozsahu 100 stupňů Celsia řeší jednotlivé teplotní změny přibližně o 0,0015 stupňů Celsia, což je mnohem jemnější než konečná nejistota měření systému, ale poskytuje vnitřní přesnost potřebnou k udržení přesnosti po linearizaci a výstupním výpočtu.
• Linearizace a kompenzace: Digitální procesor aplikuje polynom specifický pro senzor uložený v paměti vysílače, aby převedl nezpracovanou digitální hodnotu na hodnotu teploty. Tento krok linearizace je nezbytný, protože ani vztahy EMF termočlánku versus teplota, ani odpor RTD versus teplota nejsou lineární; charakterizační polynomy definované v normě IEC 60584 pro termočlánky a normě IEC 60751 pro Pt RTD tyto nelinearity kompenzují. U termočlánkových převodníků tato fáze také používá kompenzaci studeného konce, která zohledňuje referenční teplotu přechodu na svorkách převodníku, která musí být změřena a odečtena od výstupu termočlánku, aby se získal přesný údaj o procesní teplotě.
• Generování výstupu: Linearizovaná hodnota teploty se používá k výpočtu výstupního proudu lineárním mapováním naměřené teploty do proudového rozsahu 4 až 20 mA. Vysílač řídí přesný proudový zdroj, který udržuje vypočítaný proudový výstup nezávisle na napájecím napětí smyčky a odporu kabelu a poskytuje napěťově nezávislý signál proudové smyčky, který přijímající přístroj vidí jako procesní proměnnou.

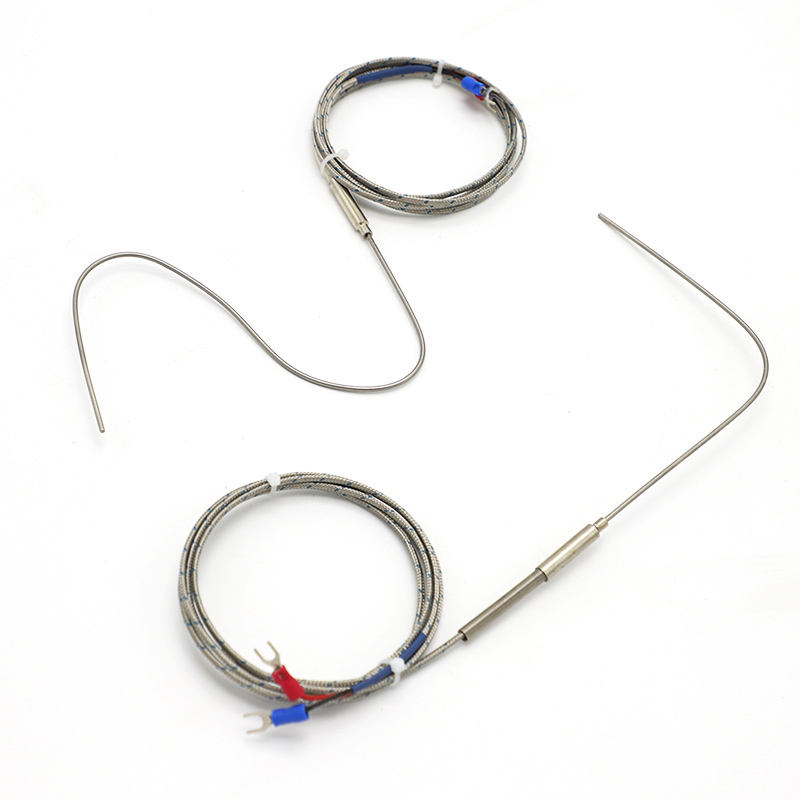

Jak pracuje snímač teploty s termočlánky?

Termočlánek je spojení dvou různých kovových drátů, které generuje malou elektromotorickou sílu (EMF) úměrnou teplotnímu rozdílu mezi měřicím spojením (horký spoj, umístěný v bodě procesního měření) a referenčním spojem (studený spoj, umístěný v místě, kde vodič termočlánku přechází na měděné vodiče, obvykle na vstupních svorkách vysílače). Termočlánek neměří absolutní teplotu; měří teplotní rozdíl a snímač teploty musí přidat referenční teplotu přechodu, aby se tento rozdíl převedl na absolutní procesní teplotu.

Moderní snímače teploty obsahují vnitřní kompenzační snímač studeného konce, typicky přesný termistor nebo křemíkový snímač bandgap, namontovaný na vstupních svorkách termočlánku. Tento snímač měří skutečnou teplotu vstupních svorek převodníku a přičítá tuto referenční teplotu přechodu k naměřenému EMF termočlánku během výpočtu linearizace. Přesnost kompenzace studeného konce významně přispívá k celkové nejistotě měření termočlánkových převodních systémů a vysoce kvalitní převodníky specifikují svou přesnost kompenzace studeného konce odděleně od přesnosti úpravy signálu převodníku. Chyba kompenzace studeného konce 0,5 stupně Celsia přímo přispívá k celkové chybě měření bez ohledu na kvalitu všech ostatních součástí systému.

Volba typu termočlánku určuje rozsah měření, citlivost a charakteristiky chemické kompatibility kombinace snímače a převodníku. Nejběžnější typy používané s průmyslovými snímači teploty jsou:

• Typ K (Chromel/Alumel): Nejpoužívanější průmyslový termočlánek, pokrývající rozsah přibližně 200 až 1260 stupňů Celsia se Seebeckovým koeficientem přibližně 41 mikrovoltů na stupeň Celsia. Typ K je vhodný pro oxidační a inertní atmosféry a poskytuje dostatečnou přesnost pro většinu průmyslových aplikací monitorování teploty.
• Typ J (železo/konstantan): Vhodné pro redukční nebo vakuové atmosféry, s rozsahem 40 až 750 stupňů Celsia a Seebeckovým koeficientem přibližně 51 mikrovoltů na stupeň Celsia. Vyšší výkon na stupeň ve srovnání s typem K znamená menší vstupní signály vysílače ke zpracování, ale železný vodič omezuje maximální teplotu a přípustnou atmosféru.
• Typ T (měď/konstantan): Používá se pro kryogenní a nízkoteplotní měření od 200 do 350 stupňů Celsia, s vynikající opakovatelností při teplotách pod 0 stupňů Celsia, díky čemuž je preferovanou volbou pro aplikace monitorování chladírenských místností a kryogenních skladů.
• Typ R a typ S (slitiny platiny/rhodia): Termočlánky z ušlechtilých kovů používané při vysokých teplotách od 0 do 1 600 stupňů Celsia v aplikacích, jako je výroba skla, keramiky a oceli, kde by termočlánky z obecných kovů nepřežily. Jejich nižší Seebeckovy koeficienty (přibližně 10 mikrovoltů na stupeň Celsia) vyžadují k dosažení adekvátní přesnosti zesílení vstupu vysílače s vysokým rozlišením.

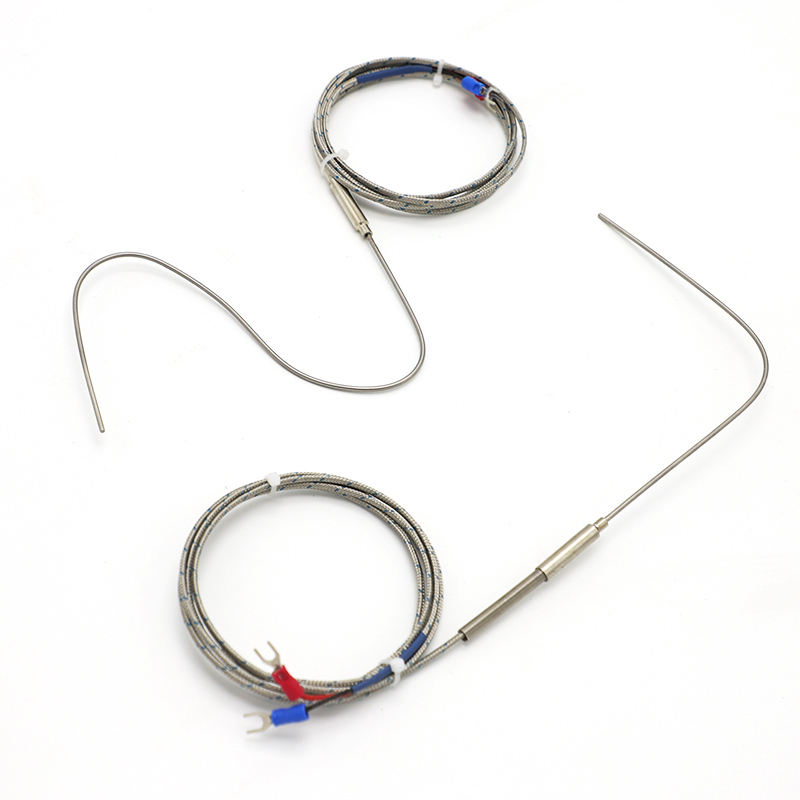

Zpracování RTD vstupu v snímačích teploty

Odporové teplotní detektory (RTD) pracují na zásadně odlišném fyzikálním principu než termočlánky, měří nárůst elektrického odporu prvku z čistého kovu (platina u typů Pt100 a Pt1000) při zvyšování teploty. Vysílač dodává malý známý proud skrz RTD prvek a měří výsledné napětí pro výpočet odporu, pak použije Callendar Van Dusenovu rovnici nebo IEC 60751 charakterizační polynom pro převod tohoto odporu na teplotu.

Konfigurace třívodičového a čtyřvodičového připojení RTD se používá k eliminaci vlivu odporu vodiče na přesnost měření. Ve dvouvodičové konfiguraci se odpor vodiče (který se mění s okolní teplotou a délkou vodiče) přidává přímo k naměřenému odporu RTD a zavádí chybu, kterou nelze opravit. V třívodičové konfiguraci vysílač používá Wheatstoneův můstek nebo ekvivalentní obvod, který ruší odpor vodiče společného zpětného vodiče a snižuje chybu na rozdíl v odporu mezi dvěma samostatnými vodiči. Ve čtyřvodičové konfiguraci samostatné páry vodičů pro přenos proudu a pro snímání napětí zcela eliminují vliv odporu vodičů na měření, čímž je dosaženo plné vlastní přesnosti snímače RTD. Čtyři drátová připojení jsou standardní pro laboratorní a vysoce přesné procesní aplikace; třívodičové připojení jsou běžné v průmyslových instalacích, kde je přijatelná určitá chyba zbytkového odporu vedení.

Jak přesné jsou snímače teploty?

Přesnost systému snímače teploty je složena z více jednotlivých zdrojů chyb, z nichž každý přispívá k celkové nejistotě měření. Pochopení těchto zdrojů chyb a jejich kombinace je nezbytné pro výběr převodníku s odpovídající přesností pro konkrétní aplikaci a pro interpretaci specifikací přesnosti uvedených v technických listech převodníku.

Komponenty pro přesnost vysílače

Kompletní rozpočet na přesnost systému snímače teploty zahrnuje příspěvky z následujících zdrojů:

• Přesnost senzoru: Norma IEC 60751 definuje dvě třídy přesnosti Pt100 RTD. Senzory třídy A mají přesnost plus nebo minus (0,15 0,002 násobek absolutní hodnoty T) stupňů Celsia, kde T je teplota ve stupních Celsia, která dává přibližně plus nebo minus 0,25 stupňů Celsia při 50 stupních Celsia a plus nebo minus 0,55 stupňů Celsia při 200 stupních Celsia. Senzory třídy B mají dvojnásobnou toleranci než třída A. Přesnost termočlánku podle IEC 60584 je vyjádřena jako procento čtení nebo pevná hodnota ve stupních Celsia, podle toho, která hodnota je větší: standardní termočlánek třídy 1 typu K má přesnost plus nebo minus 1,5 stupně Celsia nebo plus nebo minus 0,4 procenta čtení, podle toho, která hodnota je větší.
• Referenční přesnost vysílače: Vlastní přesnost úpravy signálu vysílače, specifikovaná při referenční okolní teplotě (obvykle 20 až 25 stupňů Celsia) za stabilních podmínek. Vysoce kvalitní průmyslové snímače teploty od výrobců jako Emerson Rosemount, ABB, Endress Hauser a Yokogawa dosahují specifikace referenční přesnosti plus nebo mínus 0,05 až 0,1 stupně Celsia pro vstupy RTD a plus nebo mínus 0,1 až 0,5 stupně Celsia pro vstupy termočlánků, díky čemuž je převodník relativně malým přispěvatelem k celkové nejistotě systému při použití senzorů.
• Efekt okolní teploty: Přesnost převodníku klesá, když se jeho provozní teplota odchyluje od referenční teploty. Typické vlivy okolní teploty vysílače jsou specifikovány jako změna výstupu na stupeň Celsia změny okolní teploty, často v rozsahu 0,005 až 0,02 stupně Celsia na stupeň změny okolní teploty. Ve vysílači umístěném v poli, který může vykazovat okolní teploty od minus 20 do plus 60 stupňů Celsia, může vliv okolní teploty přidat k celkové chybě měření další nejistotu o 0,4 až 1,6 stupně Celsia.
• Dlouhodobý posun: Přesnost převodníku teploty se v průběhu času postupně mění v důsledku stárnutí elektronických součástek a mechanického namáhání z teplotních cyklů. Dobře navržené průmyslové převodníky specifikují dlouhodobou stabilitu plus nebo minus 0,1 až 0,25 procenta rozpětí po dobu 10 let provozu, což znamená posun méně než 0,1 stupně Celsia za rok pro typické rozpětí měření 100 stupňů Celsia. Ověření driftu prostřednictvím periodické kontroly kalibrace je standardní praxí pro zachování integrity měření po celou dobu životnosti převodníku.

Praktická přesnost v procesních aplikacích

Kombinovaná přesnost dobře sladěného senzorového a převodního systému v typické průmyslové procesní instalaci, která zohledňuje všechny zdroje chyb, obvykle spadá do rozsahu plus nebo mínus 0,5 až 2 stupně Celsia pro systémy založené na RTD a plus nebo mínus 1,5 až 5 stupňů Celsia pro systémy založené na termočláncích. Větší rozsah nejistoty pro termočlánkové systémy odráží kombinaci vlastní nižší vlastní přesnosti snímače, chyby kompenzace studeného konce na převodníku a větší náchylnost měření EMF termočlánku k elektrickému rušení.

Pro aplikace vyžadující nejistotu měření pod plus nebo minus 0,5 stupně Celsia vyberte RTD Pt100 s tolerancí třídy A nebo 1/3 DIN, připojte jej do čtyřvodičové konfigurace, použijte vysoce přesný převodník určený pro vstup RTD a nainstalujte převodník na místo se stabilní a mírnou okolní teplotou. Čtyřvodičové systémy Pt100 od předních výrobců mohou dosáhnout kombinované nejistoty měření plus nebo mínus 0,2 až 0,3 stupně Celsia v dobře řízených instalacích, vhodných pro farmaceutické, potravinářské a přesné procesní aplikace, kde je vyžadována přísnější regulace teploty.

Porovnání přesnosti: Termočlánek vs. RTD systémy vysílačů

Integrované snímače teploty: Design a výhody

An integrovaný snímač teploty kombinuje snímací prvek a elektroniku převodníku do jediné fyzické sestavy, obvykle namontované přímo na teploměrné jímce nebo v hlavě sestavy teplotního snímače. Tento integrovaný přístup je v kontrastu s tradiční rozdělenou architekturou, kde se samostatný vzdálený snímač připojuje k samostatně namontovanému převodníku pomocí prodlužovacího kabelu, a poskytuje několik praktických a výkonnostních výhod, díky nimž jsou integrované převodníky preferovanou konfigurací pro většinu nových instalací průmyslových procesních teplot.

Fyzické konfigurace integrovaných snímačů teploty

Integrované převodníky teploty jsou k dispozici ve dvou primárních fyzických konfiguracích:

• Hlavové vysílače: Kompaktní vysílací modul namontovaný uvnitř připojovací hlavice sestavy teplotního čidla namontovaného na jímce. Modul převodníku obvykle zabírá pouzdro formátu DIN B nebo DIN A, které se vejde do standardní připojovací hlavice, a vodiče snímače se připojují přímo ke svorkám převodníku v utěsněném krytu hlavice. Vysílače namontované na hlavě eliminují vedení prodlužovacího vodiče mezi snímačem a vysílačem, odstraňují zdroje snímání EMF, chybu odporu vodiče a degradaci měření způsobenou konektorem, které ovlivňují systémy prodloužených vodičů. Vydávají standardní signál proudové smyčky 4 až 20 mA na dvou vodičích, které vystupují z propojovací hlavice do řídicího systému, což vyžaduje pouze standardní řídicí kabel spíše než specializovaný prodlužovací vodič nebo termočlánkový prodlužovací vodič vyžadovaný v systémech s dělenou architekturou.
• Vysílače na lištu nebo na lištu DIN: Kompaktní vysílací moduly navržené pro montáž na standardní lištu DIN 35 uvnitř přístrojových skříní nebo seřaďovacích panelů, typicky přijímající senzorové vstupy ze vzdálených polních senzorů přes krátké až středně dlouhé kabely. Tyto převodníky akceptují stejný rozsah senzorových vstupů jako typy namontované na hlavě, ale jsou umístěny v kontrolovaném prostředí přístrojové skříně, což snižuje kolísání okolní teploty a zjednodušuje přístup pro konfiguraci a výměnu. Převodníky namontované na kolejnici se běžně používají ve skupinových aplikacích, kde se do jedné skříně přivádí více snímačů, a v instalacích, kde umístění procesního připojení neumožňuje montáž převodníku namontovaného na hlavě kvůli teplotě, vibracím nebo omezením přístupu.

Výkonové výhody integrovaných vysílačů

Integrovaná architektura přináší měřitelná zlepšení výkonu oproti systémům převodníků s dělenými senzory v několika oblastech, které přímo ovlivňují kvalitu měření a spolehlivost systému:

• Odstranění chyb prodlužovacího vodiče termočlánku: Prodlužovací vodič termočlánku přenáší milivoltový signál termočlánku z hlavy senzoru do dálkového vysílače nebo řídicího systému. Jakékoli přerušení, konektor nebo zemnící smyčka v tomto prodlužovacím vodiči přináší chyby, které jsou nerozeznatelné od legitimních teplotních signálů na přijímacím přístroji. Vysílače namontované na hlavici zcela eliminují prodlužovací vodič tím, že převádějí milivoltový signál na signál proudové smyčky 4 až 20 mA na hlavě snímače a signál proudové smyčky je zcela imunní vůči šumu a chybám svodů, které poškozují milivoltové signály po dlouhou dobu.
• Zlepšená odolnost proti hluku: Výstup proudové smyčky 4 až 20 mA integrovaného vysílače je mnohem odolnější vůči elektromagnetickému rušení (EMI) z blízkých motorů, měničů kmitočtu a napájecích kabelů než signály milivoltového snímače přenášené dlouhými prodlužovacími vodiči. V průmyslových prostředích s významným elektrickým šumem toto zlepšení odolnosti proti šumu často vede k měřitelnému snížení variability měření, což se přímo promítá do stabilnějšího řízení procesu.
• Snížené náklady na kabeláž: Standardní stíněný kroucený dvoulinkový kabel používaný pro připojení proudové smyčky 4 až 20 mA stojí o 40 až 60 procent méně na metr než speciální prodlužovací kabel termočlánku potřebný pro dlouhé trasy nekompenzovaného termočlánku. U velkých instalací se stovkami bodů měření teploty ve vzdálenostech 50 metrů nebo více od velínu představuje tento rozdíl v nákladech na kabeláž významnou úsporu investičních nákladů, která částečně nebo plně kompenzuje vyšší jednotkové náklady na hlavicové převodníky ve srovnání s jednoduchými koncovými hlavicemi.

Výběr správného snímače teploty pro řízení procesu

Výběr správného převodníku teploty pro aplikaci řízení procesu vyžaduje přizpůsobení specifikací převodníku požadavkům na měření dané aplikace ve více rozměrech současně. Následující rámec se zabývá klíčovými kritérii výběru v praktické rozhodovací sekvenci.

Typ snímače a rozsah měření

Prvním rozhodnutím o výběru je typ senzoru, který určuje základní potenciál přesnosti, rozsah měření a ekologickou kompatibilitu systému. Použijte snímače RTD (Pt100 nebo Pt1000) a kompatibilní převodníky pro aplikace vyžadující přesnost měření lepší než plus nebo minus 1 stupeň Celsia, pro teploty pod 600 stupňů Celsia a tam, kde je vyžadována dlouhodobá stabilita po léta nepřetržitého provozu. Použijte termočlánkové senzory a kompatibilní převodníky pro teploty nad 600 stupňů Celsia, pro aplikace, kde je potřeba rychlá odezva na rychlé změny teploty, nebo kde cena RTD senzorů je neúnosná pro velký počet měřicích bodů.

Univerzální vstupní převodníky, které akceptují jak termočlánkové, tak RTD vstupy, jsou k dispozici u většiny hlavních výrobců a jsou zvláště cenné v zařízeních s různorodým inventářem snímačů nebo v aplikacích dodatečného vybavení, kde nemusí být v době nákupu převodníku znám stávající typ snímače. Univerzální vstupní vysílače obvykle obětují malý přírůstek přesnosti ve srovnání s vysílači specifickými pro senzory kvůli kompromisům spojeným s navrhováním vstupních obvodů tak, aby zvládly jak signál termočlánku na úrovni milivoltů, tak i měření odporu požadované pro vstupy RTD, ale moderní konstrukce ve většině případů snížily tuto ztrátu přesnosti na méně než 0,05 stupně Celsia.

Výstupní protokol a požadavky na komunikaci

Výstupní protokol vysílače musí být kompatibilní s infrastrukturou přijímacího řídicího systému:

• 4 až 20 mA pouze analog: Vhodné pro starší systémy DCS a PLC bez možnosti digitální polní komunikace nebo pro jednoduché aplikace, kde je vyžadována pouze aktuální hodnota procesní teploty v řídicím systému a není třeba přenášet žádná diagnostická data. Pouze analogový vysílač je nejjednodušší a nejlevnější variantou, která vyžaduje pouze standardní analogovou vstupní kartu v přijímacím řídicím systému.
• 4 až 20 mA s HART: Protokol HART (Highway Addressable Remote Transducer) překrývá digitální signál na proudové smyčce 4 až 20 mA, což umožňuje komunikaci, konfiguraci, diagnostiku a data sekundárních procesních proměnných do systému správy aktiv kompatibilního s HART, zatímco primární signál 4 až 20 mA nadále funguje se stávající infrastrukturou analogových vstupů. Převodníky s podporou HART jsou celosvětově dominantní volbou pro nové průmyslové instalace převodníků teploty, protože poskytují digitální diagnostickou schopnost bez nutnosti výměny stávající infrastruktury analogového vedení.
• Foundation Fieldbus nebo PROFIBUS PA: Čistě digitální provozní sběrnice, které nahrazují proudovou smyčku 4 až 20 mA plně digitálním komunikačním protokolem, který přenáší více procesních proměnných, diagnostiky a konfiguračních parametrů přes jediný pár vodičů, které mohou propojit více zařízení v topologii sběrnice. Vhodné pro nové instalace, kde řídicí systém podporuje tyto protokoly a výhody multivariabilního měření a komplexní diagnostiky z jednoho páru vodičů ospravedlňují vyšší náklady na inženýrskou instalaci ve srovnání s analogovými nebo HART systémy.
• Bezdrátové (WirelessHART nebo ISA100): Bezdrátové snímače teploty, které přenášejí měření do bezdrátové brány bez jakéhokoli signálního kabelu, napájené bateriemi nebo získáváním energie z procesního prostředí. Bezdrátové vysílače jsou zvláště cenné v aplikacích s dodatečným vybavením, kde by vedení nových signálních kabelů do nepřístupných nebo nebezpečných míst bylo neúměrně nákladné, a v aplikacích pro monitorování pohybujících se nebo rotujících zařízení, kde je kabelové připojení nepraktické.

Podmínky prostředí a procesu

Fyzické prostředí, ve kterém bude převodník instalován, klade požadavky na kryt převodníku, stupeň ochrany proti vniknutí a certifikaci pro prostředí s nebezpečím výbuchu:

• Ochrana proti vniknutí: Kryt převodníku musí mít minimální stupeň krytí IP65 (prachotěsný a chráněný proti tryskající vodě) pro venkovní instalace a mytí prostředí; IP67 (ponoření do 1 metru) pro aplikace s rizikem zaplavení vodou; a IP68 (nepřetržité ponoření) pro vysílače instalované v ponořených místech. Musí být ověřeno krytí IP připojovací hlavice a jakýchkoli kabelových vstupů, protože elektronika převodníku může mít vyšší krytí IP než vstupní armatury skutečně použité při instalaci.
• Certifikace pro nebezpečné oblasti: Vysílače instalované v oblastech klasifikovaných jako potenciálně výbušné podle národních nebo mezinárodních norem pro klasifikaci nebezpečných oblastí musí nést příslušnou certifikaci pro klasifikaci konkrétní oblasti. Nejběžnějšími metodami ochrany před nebezpečnými oblastmi pro snímače teploty jsou jiskrově bezpečné (Ex ia nebo Ex ib) pro použití v zónách 0, 1 a 2 (nebezpečí plynů) a ohnivzdorné a nevýbušné kryty (Ex d) pro aplikace, kde jsou vyžadovány vyšší výkonové snímače. Ověřte, že specifické schválení převodníku zahrnuje skupinu plynů a teplotní třídu platnou pro místo instalace.
• Odolnost proti vibracím a nárazům: V instalacích vystavených vibracím procesních strojů vyberte vysílače testované a dimenzované na očekávanou frekvenci a amplitudu vibrací. Snímače pro aplikace monitorování kompresorů, čerpadel a turbín by měly být dimenzovány podle norem pro testování vibrací IEC 60068 2 6 s úrovněmi vibrací alespoň 2 g v frekvenčním rozsahu 10 až 2 000 Hz, aby se zabránilo předčasnému selhání v důsledku únavy součástí způsobených vibracemi.

Souhrn klíčových parametrů výběru

Jak řešit problémy s převodníkem teploty?

Vysílač teploty odstraňování problémů se řídí logickou diagnostickou sekvencí, která systematicky izoluje závadu na snímači, kabeláži nebo elektronice převodníku, než dojde k závěrům o tom, která součást vyžaduje pozornost. Přiblížení se problémům s převodníkem bez této systematické struktury vede ke zbytečným výměnám komponent a prodlouženým prostojům procesu. Následující sekvence pokrývá nejběžnější kategorie poruch v instalacích průmyslových snímačů teploty.

Konstantní maximální nebo minimální výstup (nasycený signál)

Výstup převodníku zablokovaný na 20,5 mA (nebo při poruchovém proudu převodníku směrem nahoru) nebo na 3,6 mA (proud při poruše na nižší úrovni) znamená, že převodník detekoval stav mimo rozsah nebo poruchu snímače a převedl svůj výstup na přednastavenou bezpečnou hodnotu. Diagnostikujte následovně:

1. Zkontrolujte aktivní chybové kódy: Připojte HART komunikátor nebo konfigurační software výrobce k převodníku a přečtěte si jakoukoli aktivní diagnostiku závad. Autodiagnostický systém převodníku obvykle identifikuje, zda je závadou otevřený vstup senzoru, zkrat na vstupu senzoru, vstup senzoru je mimo rozsah nebo interní hardwarová závada převodníku. Tyto diagnostické informace okamžitě nasměrují vyšetřování na správnou součást bez nutnosti fyzické kontroly každého prvku v měřicí smyčce.
2. Změřte spojitost snímače na svorkách vysílače: Odpojte vodiče snímače od vstupních svorek převodníku a změřte odpor snímače (pro RTD) nebo spojitost (pro termočlánek) na šroubech svorek pomocí kalibrovaného multimetru. RTD Pt100 při okolní teplotě by měl měřit přibližně 109 až 110 ohmů na každých 25 stupňů Celsia nad referenční hodnotou 0 stupňů čidla; přerušený obvod indikuje poškozený RTD prvek nebo přerušený vodič snímače. Termočlánek při okolní teplotě by měl vykazovat velmi nízký odpor (obvykle 1 až 10 ohmů v závislosti na materiálu a délce termočlánku); přerušený obvod indikuje přerušený termočlánkový přechod nebo vodič.
3. Znovu připojte snímač a zkontrolujte odečet oproti referenční hodnotě: Pokud snímač měří správně na svorkách převodníku, ale výstup převodníku je stále nasycený, ověřte, zda je konfigurovaný měřicí rozsah převodníku vhodný pro skutečnou procesní teplotu. Správně pracující vysílač přijímající signál snímače pro teplotu mimo jeho nakonfigurovaný rozsah nasytí svůj výstup; snížení rozsahu měření nebo překonfigurování rozsahu tak, aby zahrnovalo skutečnou procesní teplotu, by mělo obnovit normální provoz.

Hlučný nebo nestabilní výstup

Výstup, který rychle kolísá nad rámec toho, co by mohla způsobit samotná procesní teplota, indikuje zachycení elektrického šumu v kabeláži snímače nebo převodníku, uvolněné spojení nebo problém s pronikáním vlhkosti do krytu převodníku nebo připojovací hlavice senzoru. Prozkoumejte následující v pořadí:

• Zkontrolujte uzemnění štítu: Ověřte, že stínění kabelu snímače je uzemněno pouze na jednom konci (typicky na konci řídicí místnosti nebo seřaďovací skříně), přičemž konec stínění v poli není ukončen. Uzemněním stínění na obou koncích se vytvoří zemnící smyčka, která může do měřicího obvodu vnést šum na stejných frekvencích jako rušivý zdroj. Korekce dvojitě uzemněných stínění často řeší problémy se šumem vysílače bez jakéhokoli dalšího zásahu.
• Zkontrolujte připojovací svorky na vlhkost a korozi: Otevřete připojovací hlavu převodníku a zkontrolujte všechny šrouby svorek a spoje, zda se na nich nenahromadila vlhkost, produkty koroze nebo uvolněné šrouby svorek. Vlhkost mezi prodlužovacími svorkami termočlánku a uzemněnou kovovou konstrukcí vytváří svodové proudy, které se při měření projevují jako šum. Vysušte připojovací hlavu suchým stlačeným vzduchem, ošetřete zkorodované svorky čističem kontaktů a utáhněte všechny šrouby svorek předepsaným momentem před opětovnou montáží hlavy s novým těsněním vstupu kabelu.
• Oddělte kabely senzoru od napájecích kabelů: Ověřte, zda je kabel snímače veden odděleně od napájecích kabelů, kabelů měniče kmitočtu a jiných zdrojů vysokého šumu po celou dobu jeho vedení od snímače k vysílači nebo velínu. Paralelní vedení snímačů a napájecích kabelů vytváří indukční a kapacitní vazbu, která vnáší do měřicího signálu šum; zachování vzdálenosti alespoň 300 mm od silových kabelů nebo umístění kabelů snímačů do samostatného kovového potrubí tuto spojovací cestu eliminuje.

Posun čtení: Konzistentní chyba měření

Převodník teploty, který poskytuje údaje konzistentně nad nebo pod skutečnou procesní teplotou pevným posunem v celém rozsahu měření, potvrzeným porovnáním s kalibrovaným referenčním teploměrem ve stejném procesu, indikuje buď kalibrační odchylku převodníku, nesprávnou konfiguraci převodníku nebo systematický zdroj chyb, jako je odpor vedení v nekompenzovaném dvouvodičovém připojení RTD. Před provedením kontroly kalibrace ověřte konfigurační parametry převodníku (typ snímače, typ připojení, rozpětí a nulu) oproti původní dokumentaci pro uvedení do provozu, protože chyby konfigurace způsobené během údržby jsou běžnou a snadno opravitelnou příčinou systematických odchylek odečtu. Pokud je konfigurace potvrzena jako správná, proveďte dvoubodovou kontrolu kalibrace pomocí přesného zdroje teploty a certifikovaného referenčního převodníku nebo kalibrátoru, abyste charakterizovali závislost na velikosti a teplotě ofsetu, a použijte kalibrační korekci nebo vyměňte převodník, pokud offset překračuje požadavky na přesnost aplikace.

Údržba snímačů teploty pro průmyslové aplikace

A disciplinovaný vysílač teploty Program údržby udržuje přesnost měření, zabraňuje neočekávaným poruchám měření, které narušují řízení procesu, a maximalizuje životnost investice do přístroje. Program údržby průmyslových snímačů teploty zahrnuje periodické ověřování kalibrace, fyzickou kontrolu, kontrolu diagnostických dat pro prediktivní údržbu a plánovanou výměnu komponent snímačů, které v provozu zrychleně stárnou.

Plán ověření kalibrace

Interval ověřování kalibrace pro snímače teploty by měl být stanoven na základě požadavků na přesnost aplikace, stanovené dlouhodobé stability snímače a důsledků nezjištěné chyby měření pro kvalitu a bezpečnost řízení procesu. Typické intervaly ověřování kalibrace pro průmyslové snímače teploty se pohybují od 6 měsíců pro měření kritická z hlediska bezpečnosti, kde musí být okamžitě detekován jakýkoli posun nad plus nebo minus 0,5 stupně Celsia, do 2 až 5 let pro nekritická monitorovací měření, kde specifikace dlouhodobé stability převodníku (obvykle plus nebo minus 0,1 až 0,25 procenta intervalu mezi kontrolami za rok od předních výrobců) stačí delší intervaly za rok.

Ověření kalibrace by mělo být provedeno pomocí kalibrovaného zdroje teploty (suchý blokový kalibrátor nebo teplotní lázeň) navazujícího na národní standardy měření, přičemž jako srovnávací standard slouží kalibrovaný referenční teploměr s vyšší přesností než kontrolovaný převodník. Zaznamenejte zjištěné a levé naměřené hodnoty minimálně ve dvou teplotních bodech v rámci nakonfigurovaného rozpětí (typicky při 25 procentech a 75 procentech rozpětí), abyste charakterizovali odchylku nuly i chybu rozpětí. Zdokumentujte všechny výsledky kalibrace v kalibračním záznamu přístroje a sledujte výsledky v průběhu po sobě jdoucích kalibrací, abyste identifikovali postupný posun, který může naznačovat zhoršující se stav snímače dříve, než se stane problémem měření.

Fyzická kontrola a preventivní údržba

Program fyzické kontroly snímačů teploty by měl zahrnovat následující kontroly při každé plánované údržbě:

• Integrita krytu: Zkontrolujte pouzdro převodníku, zda není fyzicky poškozeno, zkorodováno nebo zda nedošlo k poškození ochranných povlaků. Ověřte, že všechny kabelové vstupy jsou utěsněny originálními jmenovitými kabelovými průchodkami a že těsnění na krytu převodníku nejsou poškozená a jsou v úplném kontaktu. Vyměňte poškozená těsnění, abyste zachovali stupeň ochrany krytu.
• Připojení terminálu: Zkontrolujte všechny spoje svorek z hlediska těsnosti, koroze a přítomnosti vlhkosti ve spojovací hlavě. Šrouby svorek znovu utáhněte předepsaným utahovacím momentem; koroze na svorkových spojích je progresivní závada, která způsobuje rostoucí chybu měření v průběhu času a případnou poruchu otevřeného obvodu, pokud není řešena.
• Stav jímky (pokud je namontována): Zkontrolujte, zda teploměrná jímka nevykazuje vnější korozi, mechanické poškození způsobené vibracemi způsobenými prouděním (viditelné jako opotřebení nebo praskliny na procesním připojení) a vnitřní čistotu. Teploměrná jímka s výrazným ztenčením stěny korozí vytváří riziko úniku procesní kapaliny při poruše zbývající stěny, což vyžaduje výměnu před tím, než bude ohrožena ochranná funkce teploměrné jímky.
• Stav senzorového prvku: U exponovaných RTD a termočlánkových prvků zkontrolujte ochranný plášť, zda není mechanicky poškozen, korozní důlky a jakékoli známky kontaminace procesní kapalinou v dutině snímače. Porovnejte aktuální odpor snímače (pro RTD) nebo izolační odpor (pro plášť termočlánku) se základními hodnotami zaznamenanými při uvedení do provozu; snížený izolační odpor v plášti termočlánku (pod 1 megaohm při provozní teplotě) indikuje pronikání vlhkosti nebo poškození pláště, které způsobí chyby měření a vyžaduje výměnu snímače.

Použití diagnostických dat pro prediktivní údržbu

Digitální snímače teploty fieldbus s podporou HART nepřetržitě generují diagnostická data, která lze použít k identifikaci vznikajících problémů dříve, než způsobí selhání měření. Moderní integrované snímače teploty monitorují a hlásí parametry včetně teploty studeného konce, odporu snímače (pro vstupy RTD), napájecího napětí smyčky, vnitřní elektronické teploty snímače a celkových provozních hodin od posledního resetu. Kontrola těchto diagnostických parametrů prostřednictvím systému správy aktiv během normálního provozu, spíše než čekání, až vysílač označí výstrahu, umožňuje přístupy prediktivní údržby, které naplánují výměnu senzoru na základě indikátorů skutečného stavu spíše než na základě pevných kalendářních intervalů.

Progresivní nárůst odporu snímače RTD nad jeho očekávanou hodnotu pro procesní teplotu, pozorovaný v diagnostických datech během po sobě jdoucích měření, je časným indikátorem kontaminace prvku snímače nebo mechanického poškození, které nakonec způsobí významnou chybu měření nebo poruchu obvodu. Naplánováním výměny senzoru na příští plánované okno údržby, kdy je tento trend poprvé identifikován, namísto čekání na úplné selhání měření se vyhnete narušení procesu spojeného s neplánovanou výměnou senzoru během výroby. Tento prediktivní přístup k údržbě snímačů teploty je jednou z cenově nejefektivnějších aplikací schopnosti digitální diagnostiky zabudované do moderních průmyslových snímačů teploty.
