Role průmyslových snímačů teploty v systémech řízení teploty

Jak průmyslové snímače teploty dosahují přesnosti v systémech řízení teploty

Průmyslové snímače teploty jsou jádrem systémů řízení teploty v moderních průmyslových procesech. Tyto senzory hrají klíčovou roli při udržování požadovaných teplot pro operace, které zahrnují výrobu, chemické procesy, výrobu potravin a další. Přesnost a spolehlivost průmyslových snímačů teploty jsou zásadní pro optimalizaci procesů, zajištění bezpečnosti, zvýšení energetické účinnosti a zlepšení kvality produktů.

V tomto článku prozkoumáme, jak průmyslové teplotní senzory umožňují přesnou regulaci a řízení teploty v různých průmyslových odvětvích, se zaměřením na jejich typy, provozní principy, aplikace a mechanismy, kterými udržují přesnost v systémech regulace teploty.

Pochopení průmyslových snímačů teploty

Než se ponoříme do jejich role v systémech regulace teploty, je nezbytné pochopit, co jsou průmyslové teplotní senzory a jak fungují. Teplotní senzory jsou zařízení, která detekují změny teploty a poskytují údaje, které lze použít k regulaci a monitorování procesů. Průmyslové snímače teploty jsou speciálně navrženy pro použití v prostředích, která mohou být vystavena extrémním teplotám, vibracím, působení chemikálií nebo jiným drsným podmínkám typickým pro průmyslové prostředí.

Existuje několik typů průmyslových snímačů teploty, včetně termočlánky , odporové teplotní detektory (RTD) , termistory , infračervené senzory a polovodičové senzory . Každý z těchto typů nabízí odlišné výhody v závislosti na specifických potřebách procesu.

• Termočlánky jsou široce používány kvůli jejich vysoké teplotní toleranci a relativně nízké ceně. Fungují tak, že generují napětí v reakci na teplotní rozdíly mezi dvěma kovovými dráty, které lze korelovat s naměřenými hodnotami teploty.

• RTD jsou známé svou přesností a stabilitou. Fungují na principu, že elektrický odpor určitých kovů (obvykle platiny) se mění s teplotou.

• Termistory jsou citlivé na změny teploty a běžně se používají pro přesnější měření v omezeném teplotním rozsahu.

• Infračervené senzory detekují teplo vyzařované předměty a používají se pro bezdotykové měření teploty, ideální pro nebezpečná nebo těžko dostupná místa.

• Polovodičové senzory se často používají v elektronických systémech pro jejich malé rozměry a integraci s jinými obvody, které poskytují vysoce přesná měření v kompaktním provedení.

Každý typ průmyslového teplotního senzoru přináší na stůl jedinečnou sadu výhod a umožňuje průmyslovým odvětvím přizpůsobit své systémy regulace teploty konkrétním potřebám.

Role průmyslových snímačů teploty v přesném řízení teploty

Primární funkcí průmyslových snímačů teploty je poskytovat přesná data o teplotě v reálném čase řídicím systémům. Přesná regulace teploty je klíčová v mnoha průmyslových odvětvích, kde i nepatrné teplotní změny mohou vést k provozní neefektivitě, bezpečnostním rizikům nebo snížení kvality produktu. Níže jsou uvedeny klíčové role průmyslových snímačů teploty při řízení přesnosti v systémech regulace teploty:

Nepřetržité sledování změn teploty

Průmyslové procesy často zahrnují dynamická prostředí, kde teploty kolísají. V takovém nastavení je potřeba nepřetržité sledování teploty je prvořadé. Průmyslové teplotní senzory zajišťují, že údaje o teplotě jsou neustále přenášeny do centrálního řídicího systému, což operátorům umožňuje monitorovat a upravovat podmínky v reálném čase.

Například ve výrobním prostředí udržování správné teploty zajišťuje, že suroviny jsou ohřívány nebo ochlazovány správnou rychlostí, čímž se zabrání přehřátí, zamrznutí nebo jiným problémům, které by mohly snížit kvalitu produktu. V chemických procesech je přesná kontrola teploty kritická pro udržení integrity reakcí, protože změny teploty mohou ovlivnit reakční rychlost, výtěžky a dokonce i bezpečnost procesu.

Díky nepřetržité zpětné vazbě a zpětné vazbě v reálném čase zajišťují průmyslové teplotní senzory, že kolísání teploty je rychle detekováno a upravováno, což zvyšuje celkovou přesnost procesu.

Systémy regulace teploty s uzavřenou smyčkou

Běžným systémem regulace teploty v průmyslových aplikacích je a řídicí systém s uzavřenou smyčkou , také známý jako systém zpětné vazby. V takovém systému poskytují teplotní senzory vstup do regulátoru, který pak porovnává skutečnou teplotu s nastavenou teplotou. Na základě tohoto srovnání regulátor upraví systém (jako je topná nebo chladicí jednotka), aby se teplota vrátila na požadovanou úroveň.

The zpětná vazba s uzavřenou smyčkou mechanismus je rozhodující pro dosažení přesné regulace teploty. Přesnost systému přímo závisí na přesnosti a spolehlivosti teplotních senzorů. Pokud je například teplotní senzor nepřesný, řídicí systém nemusí správně upravit teplotu, což vede k neefektivitě procesu, bezpečnostním rizikům nebo nevyhovujícím produktům.

Průmyslové teplotní senzory hrají klíčovou roli při poskytování nezbytných dat pro regulátor, aby mohl provádět úpravy. Jejich přesnost a doba odezvy určují, jak efektivně dokáže řídicí systém udržovat nastavenou teplotu, což je zásadní pro dosažení vysoké přesnosti regulace teploty.

Prevence přehřátí a zajištění bezpečnosti

V mnoha průmyslových procesech může přehřátí vést ke katastrofickým poruchám. Například v elektrárnách, průmyslových pecích nebo dokonce v elektrických obvodech může nadměrné teplo poškodit zařízení, způsobit požár nebo dokonce způsobit výbuch. Průmyslové teplotní senzory fungují jako první obranná linie v těchto situacích tím, že detekují jakékoli abnormální zvýšení teploty.

In průmyslové pece teplotní senzory například nepřetržitě monitorují úroveň tepla uvnitř pece, aby zajistily, že se materiál uvnitř nepřehřívá, což by mohlo vést k deformaci, ztrátě vlastností materiálu nebo dokonce nebezpečí požáru. Pokud teplota překročí předem definovanou prahovou hodnotu, senzor vyšle signál do řídicího systému, který může aktivovat chladicí mechanismy nebo vypnout systém, aby nedošlo k poškození.

Teplotní senzory tak zvyšují bezpečnost tím, že poskytují včasná varování a umožňují operátorům přijmout nápravná opatření dříve, než teploty dosáhnou nebezpečných úrovní.

Optimalizace spotřeby energie

Průmyslové procesy jsou často energeticky náročné a udržování přesné regulace teploty je zásadní pro optimalizaci využití energie. Přehřívání nebo nedohřívání může vést k plýtvání energií, což má za následek vyšší provozní náklady a větší uhlíkovou stopu.

Tím, že průmyslové teplotní senzory poskytují přesné údaje o teplotě v reálném čase, umožňují systémům regulace teploty udržovat energeticky efektivní provoz. Například v systémech HVAC přesné monitorování teploty zajišťuje, že systém funguje pouze v případě potřeby a v optimálním rozsahu, čímž se snižuje spotřeba energie.

Navíc v zařízení na výrobu potravin tam, kde je vyžadována přísná regulace teploty, přesná regulace teploty zajišťuje, že potraviny jsou skladovány a zpracovávány při správných teplotách, čímž se snižuje plýtvání energií spojené s přechlazením nebo přehřátím produktů.

Tímto způsobem průmyslové snímače teploty přispívají k cílům udržitelnosti tím, že minimalizují spotřebu energie při zachování provozní účinnosti.

Zlepšení kvality a konzistence produktů

V mnoha průmyslových odvětvích je udržení kvality a konzistence produktů klíčovým ukazatelem výkonnosti. Kolísání teplot může vést ke změnám v kvalitě produktu, protože fyzikální vlastnosti materiálů se mohou měnit s teplotou. Například v farmaceutické výroby Účinnost a stabilita léků závisí na přesné kontrole teploty během výroby i skladování.

Zajištěním konstantní teploty pomáhají průmyslové snímače teploty udržovat stálou kvalitu produktu. To je zvláště důležité v výroba potravin , kde je potřeba kontrolovat teplotu během vaření, chlazení a balení, aby se zabránilo znehodnocení nebo kontaminaci. navíc výroba elektroniky spoléhá na přesnou kontrolu teploty během pájení a montážních procesů, aby se zabránilo poškození součástí a zajistila se dlouhá životnost produktu.

Jak průmyslové snímače teploty přispívají k různým průmyslovým odvětvím

Chemický průmysl

Chemický průmysl často zahrnuje vysoce citlivé reakce, které musí být prováděny ve specifickém teplotním rozmezí. Průmyslové teplotní senzory pomáhají monitorovat a řídit teplotu reaktorů, potrubí a skladovacích nádrží. Přesné měření teploty zajišťuje, že chemické reakce probíhají podle plánu, maximalizují výtěžky při zachování bezpečnosti.

Farmaceutický průmysl

Ve farmaceutickém průmyslu je teplota kritická nejen při výrobě, ale také při skladování a přepravě. Průmyslové teplotní senzory se používají ke sledování kritických parametrů při výrobě vakcín, léků a dalších citlivých produktů, aby byla zajištěna jejich účinnost a bezpečnost.

Potravinářský průmysl

Kontrola teploty v potravinářském průmyslu je nezbytná pro zabránění růstu bakterií a zajištění bezpečné konzumace potravin. Průmyslové teplotní senzory se používají ke sledování teplot během vaření, mrazení a chlazení, aby bylo zajištěno splnění norem bezpečnosti potravin.

Výroba energie

V elektrárnách jsou teplotní senzory integrální součástí monitorování kotlů, turbín a chladicích systémů. Přesná měření teploty zajišťují, že tyto systémy fungují efektivně, zabraňují přehřívání a zlepšují celkovou bezpečnost a spolehlivost elektrárny.

Význam průmyslových snímačů teploty při udržování stálých teplot

Průmyslové teplotní senzory jsou zásadní pro udržení přesných a konzistentních teplot v celé řadě průmyslových procesů. Konzistence teplot přímo ovlivňuje kvalitu produktu, provozní bezpečnost, energetickou účinnost a shodu s průmyslovými standardy. Bez spolehlivých průmyslových teplotních senzorů jsou procesy náchylné ke kolísání, neefektivitě a dokonce i nebezpečným podmínkám, které mohou ohrozit jak zařízení, tak výkon.

Význam průmyslových snímačů teploty sahá do oblasti výroby, chemického zpracování, farmacie, výroby potravin, výroby energie a systémů HVAC. Pochopení jejich důležitosti vyžaduje hluboký ponor do toho, jak tyto senzory fungují, jejich integrace s řídicími systémy a dopad, který mají na stabilitu procesu.

---

Typy průmyslových snímačů teploty a jejich úloha v konzistenci

Udržování stálých teplot vyžaduje přesné měření, rychlou odezvu a vysokou odolnost. V závislosti na požadavcích aplikace, podmínkách prostředí a požadované přesnosti se používají různé typy průmyslových snímačů teploty.

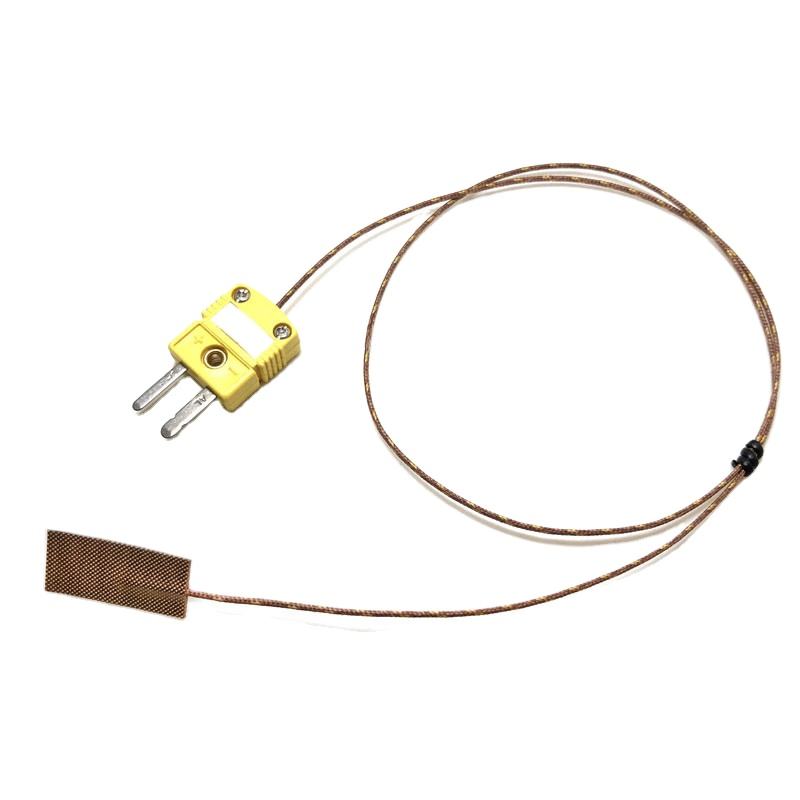

Termočlánky v teplotní konzistenci

Termočlánky jsou široce používány v průmyslovém prostředí díky jejich širokému teplotnímu rozsahu, odolnosti a rychlé době odezvy. Skládají se ze dvou nepodobných kovů spojených na jednom konci a vytvářejí napětí úměrné teplotnímu rozdílu mezi spojem a referenčními body.

• Vysokoteplotní aplikace : Termočlánky mohou v některých konfiguracích odolávat extrémním teplotám přesahujícím 1 800 °C, díky čemuž jsou ideální pro pece, pece a monitorování roztaveného kovu.

• Rychlá odezva : Rychlá reakce termočlánků umožňuje téměř okamžitou zpětnou vazbu do řídicích systémů, čímž se minimalizuje překmit nebo podkmit při regulaci teploty.

• Integrace procesů : Termočlánky jsou často integrovány s PID regulátory v průmyslové automatizaci umožňující konzistentní teplotní výstupy kritické pro chemické reakce, zpracování kovů nebo tepelné zpracování.

Odporové teplotní detektory (RTD)

RTD jsou přesné přístroje, které spoléhají na princip, že elektrický odpor kovů, typicky platiny, se mění s teplotou. Jsou preferovány v procesech vyžadujících vysokou přesnost a dlouhodobou stabilitu.

• Přesnost a stabilita : RTD mohou poskytovat údaje o teplotě s přesností ±0,1 °C, což zajišťuje vysoce konzistentní kontrolu teploty.

• Průmyslové aplikace : Běžné ve farmaceutické výrobě, zpracování potravin a chemických reakcích v laboratorním měřítku, kde i malé odchylky mohou vést ke snížení kvality nebo selhání produktu.

• Odolnost vůči životnímu prostředí : RTD mohou být navrženy s ochrannými plášti nebo pouzdry, které umožňují jejich použití v korozivním, vysoce vlhkém nebo chemicky aktivním prostředí.

Termistory pro přesné řízení krátkého dosahu

Termistory jsou vysoce citlivé teplotní senzory vhodné pro aplikace s úzkým rozsahem, kde záleží na malých odchylkách.

• Vysoká citlivost : Termistory dokážou detekovat nepatrné teplotní rozdíly, díky čemuž jsou vhodné pro přesné topné články, inkubátory a systémy řízení baterií.

• Rychlá tepelná odezva : Jejich rychlá reakční doba umožňuje okamžitou korekci v procesech, které vyžadují těsné udržování teploty.

• Integrace s mikrokontroléry : Mnoho termistorů se používá ve spojení s vestavěnými systémy pro automatickou regulaci teploty, což zajišťuje konzistenci v malých průmyslových zařízeních.

Infračervené a bezkontaktní průmyslové snímače teploty

Infračervené (IR) senzory detekují tepelné záření bez přímého kontaktu s povrchem cíle, což je činí neocenitelnými pro vysokorychlostní nebo nebezpečné aplikace.

• Bezkontaktní výhoda : IR senzory umožňují monitorování pohybujících se předmětů, extrémně horkých povrchů nebo chemikálií, které nelze fyzicky snímat.

• Udržování konzistence v nebezpečných procesech : Infračervené senzory jsou klíčové v petrochemických závodech, sklářské výrobě a válcovnách oceli, kde přímý kontakt senzorů není možný.

• Kalibrace a přesnost : Pokročilé IR senzory integrují kompenzaci emisivity a okolních podmínek, čímž zajišťují spolehlivé odečty, které udržují konzistenci procesu.

---

Průmyslové snímače teploty a systémy řízení s uzavřenou smyčkou

Konzistentní teploty se primárně dosahují integrací průmyslových teplotních senzorů do systémy regulace teploty s uzavřenou smyčkou , kde senzory poskytují zpětnou vazbu v reálném čase regulátorům, které zase upravují topné nebo chladicí prvky.

Role zpětné vazby v teplotní stabilitě

Zpětná vazba z průmyslových snímačů teploty umožňuje řídicím jednotkám porovnávat skutečnou procesní teplotu s předem definovanou požadovanou hodnotou. Odchylky spouštějí úpravy, jako je úprava proudu do ohřívače, otevírání nebo zavírání ventilů v kapalinových systémech nebo aktivace chladicích mechanismů.

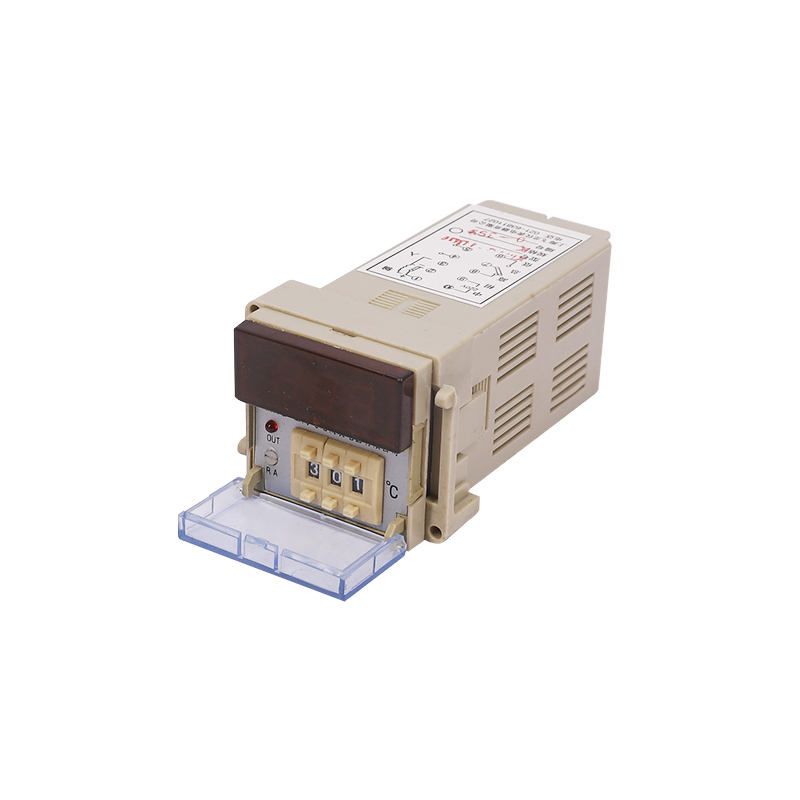

• PID řídicí systémy : Proporcionálně-integrované-derivační (PID) regulátory do značné míry spoléhají na přesný vstup senzoru. Průmyslové teplotní senzory poskytují kritická data v reálném čase potřebná pro PID algoritmy, aby se minimalizovaly překmity a oscilace, což přímo přispívá ke konzistenci teploty.

• Možnost rychlého nastavení : V procesech s rychle se měnícím tepelným zatížením, jako jsou chemické reakce nebo procesy vytlačování, rychlá odezva senzoru zajišťuje, že odchylky jsou opraveny dříve, než ovlivní kvalitu produktu.

Umístění senzorů a optimalizace procesu

Udržování stálých teplot také závisí na správném umístění senzoru. Mezi faktory patří tepelná hmotnost monitorovaného média, vzory proudění a podmínky prostředí.

• Monitorování kritických bodů : Senzory jsou často umístěny v bodech nejreprezentativnějších pro celý systém, jako je blízko centra reaktoru, výstupu potrubí nebo rozhraní materiálu.

• Více senzorových polí : Rozsáhlé průmyslové procesy mohou využívat pole senzorů pro poskytování redundantních dat, čímž se snižuje riziko lokalizovaných teplotních změn ovlivňujících konzistenci.

• Tepelné mapování : Použití více průmyslových teplotních senzorů umožňuje vytváření tepelných map, které operátorům umožňují detekovat horká nebo studená místa a podle toho upravovat parametry procesu.

---

Dopad na konzistenci průmyslového procesu

Průmyslové teplotní senzory pomáhají zajistit, aby výrobní procesy zůstaly stabilní a předvídatelné. Nekonzistentní teploty mohou vést k mnoha provozním problémům:

Chemický průmysl

• Výtěžky reakce : Změny teploty v reaktorech mohou změnit kinetiku reakce, což má za následek neúplné reakce nebo tvorbu vedlejších produktů.

• Obavy o bezpečnost : Exotermické reakce se mohou neočekávaně zrychlit, pokud se teploty liší, což představuje riziko výbuchu. Průmyslové teplotní senzory poskytují kritickou zpětnou vazbu v reálném čase pro udržení bezpečných provozních podmínek.

Farmaceutická výroba

• Drogová potence : Mnoho léčiv je citlivých i na malé změny teploty během syntézy, míchání nebo skladování. Přesné průmyslové teplotní senzory zajišťují, že si aktivní složky udrží svou účinnost.

• Soulad : Regulační normy, jako jsou směrnice FDA, vyžadují přísnou dokumentaci a kontrolu teploty během výroby. Průmyslové teplotní senzory poskytují spolehlivá data potřebná pro hlášení shody.

Potravinářský a nápojový průmysl

• Zajištění kvality : Konzistentní teploty vaření, pasterizace a chlazení jsou zásadní pro zabránění růstu mikrobů a zachování chuti a textury.

• Energetická účinnost : Senzory umožňují, aby systémy regulace teploty fungovaly pouze podle potřeby, čímž se snižuje spotřeba energie a zároveň jsou splněny normy bezpečnosti potravin.

HVAC a systémy řízení klimatu

• Environmentální stabilita : Průmyslové teplotní senzory jsou nezbytné pro rozsáhlé systémy řízení klimatu, které udržují konzistentní teploty v továrnách, skladech nebo laboratořích.

• Automatické úpravy : Senzorové řídicí systémy dynamicky upravují vytápění a chlazení tak, aby vyhovovaly změnám vnější teploty a udržovaly provozní konzistenci.

---

Kalibrace, údržba a dlouhodobá spolehlivost

Spolehlivost průmyslových snímačů teploty přímo ovlivňuje jejich schopnost udržovat konzistentní teploty v průběhu času. Pravidelná kalibrace a údržba jsou zásadní pro zajištění trvalého výkonu.

Postupy kalibrace

• Sledovatelné standardy : Průmyslové teplotní senzory jsou kalibrovány podle referenčních standardů, často podle NIST, aby byla zaručena přesnost měření.

• Pravidelné kontroly : Vysoce přesné průmyslové procesy vyžadují častou rekalibraci, aby se předešlo kolísání hodnot snímačů, které by jinak mohlo vést k nesrovnalostem.

Údržba senzoru

• Ochrana životního prostředí : Průmyslové senzory často čelí korozivním plynům, vysoké vlhkosti nebo mechanickým vibracím. Ochranné kryty a správná instalace prodlužují životnost snímače a udržují stabilitu měření.

• Integrita signálu : Udržování správné kabeláže, stínění a uzemnění zajišťuje, že elektrický šum neohrozí údaje snímače.

Redundance a spolehlivost systému

• Nasazení více senzorů : Použití redundantních senzorů zajišťuje, že jakákoliv porucha jednoho senzoru nenaruší konzistenci teploty.

• Automatické přepínání : Pokročilé řídicí systémy mohou přepnout na záložní senzory, pokud primární senzory poskytují anomální hodnoty, čímž je zachována kontinuita procesu.

---

Pokročilé technologie zvyšující stálost teploty

Nedávné inovace v průmyslových snímačích teploty dále zlepšily jejich schopnost udržovat stálé teploty.

Inteligentní senzory

• Integrace IoT : Inteligentní průmyslové teplotní senzory poskytují monitorování v reálném čase a cloudovou analýzu, což umožňuje prediktivní úpravy a vzdálenou správu.

• Autodiagnostika : Některé senzory dokážou detekovat chyby, posun nebo snížení výkonu, což umožňuje proaktivní údržbu.

Bezdrátové senzory

• Vzdálené monitorování : Bezdrátové průmyslové teplotní senzory snižují složitost kabeláže a umožňují rychlé nasazení ve velkých zařízeních.

• Přenos dat v reálném čase : Vysokorychlostní bezdrátová komunikace umožňuje systémům regulace teploty okamžitě reagovat na změny a udržovat konzistentní provozní podmínky.

Vysoce přesné materiály a zpracování

• Vylepšená přesnost snímače : Pokročilé materiály pro RTD a termistory v kombinaci s technikami mikrovýroby poskytují bezprecedentní přesnost měření.

• Tepelná stabilita : Nové povlaky a zapouzdření chrání senzory před vlivy prostředí, snižují drift měření a zlepšují konzistenci po dlouhou dobu.



Technologie průmyslových snímačů teploty pro pokročilé aplikace řízení teploty

Technologie průmyslových snímačů teploty prošly v posledních desetiletích významným pokrokem, což průmyslovým odvětvím umožňuje dosáhnout bezprecedentní přesnosti, spolehlivosti a účinnosti v aplikacích regulace teploty. Pokročilé systémy regulace teploty na těchto senzorech silně závisí při monitorování, regulaci a udržování teplotních podmínek požadovaných pro průmyslové procesy. Vývoj nových senzorových materiálů, integrace s digitálními ovladači a přijetí technologií chytrých a bezdrátových senzorů dramaticky rozšířily možnosti moderní průmyslové regulace teploty.

Průmyslové snímače teploty již nejsou jednoduchým měřicím zařízením. Jsou to sofistikované přístroje navržené tak, aby poskytovaly vysokou přesnost, rychlou odezvu, odolnost vůči životnímu prostředí a bezproblémovou integraci s automatizovanými systémy. Následující části prozkoumají nejnovější technologie v průmyslových snímačích teploty, jejich funkční principy a jejich aplikace v pokročilých systémech regulace teploty.

---

Technologie termočlánků pro pokročilé řízení teploty

Termočlánky zůstávají jedním z nejrozšířenějších průmyslových snímačů teploty, zejména ve vysokoteplotních aplikacích. Nedávný technologický pokrok zvýšil jejich výkon a integraci s digitálními řídicími systémy.

Moderní termočlánkové materiály a konfigurace

• Vysokoteplotní slitiny : Nové termočlánkové slitiny, jako jsou kombinace platina-rhodium a superslitiny na bázi niklu, umožňují měření v extrémních prostředích přesahujících 2 000 °C. Tyto slitiny poskytují vyšší stabilitu a menší úlet při dlouhodobém používání v pecích, pecích a linkách na zpracování kovů.

• Specializované konfigurace : Termočlánky se nyní dodávají ve specializovaných konfiguracích, včetně kabelů s minerální izolací (MI), pancéřovaných sond a flexibilních konstrukcí vhodných pro komplexní průmyslové uspořádání. Termočlánky MI poskytují vynikající odolnost a elektrickou izolaci, což zajišťuje přesné měření i v drsném chemickém nebo mechanickém prostředí.

• Návrhy s více uzly : Vícenásobné termočlánky se používají ve velkých průmyslových procesech k zajištění distribuovaného monitorování teploty. Tyto konstrukce umožňují, aby jeden kabel snímače monitoroval více bodů současně, což zlepšuje řízení procesu a snižuje náklady na instalaci.

Integrace s pokročilými řídicími systémy

• Digitální termočlánkové vysílače : Moderní termočlánky často obsahují digitální vysílače, které převádějí termoelektrické signály na standardizované komunikační protokoly, jako je 4-20 mA, HART nebo Modbus. To umožňuje bezproblémovou integraci s PLC, systémy DCS a platformami SCADA.

• PID a adaptivní řízení : Zavedením přesných termočlánkových dat do PID regulátorů nebo adaptivních řídicích algoritmů lze minimalizovat kolísání teploty i při rychle se měnícím procesním zatížení, což zajišťuje vysokou konzistenci v chemických reaktorech, vytlačovacích linkách a procesech žíhání kovů.

• Autodiagnostika : Pokročilé termočlánkové systémy zahrnují autodiagnostické schopnosti pro detekci poruch kabeláže, degradace spojů nebo posunu snímače, což umožňuje preventivní údržbu a snižuje prostoje.

---

Pokroky odporového detektoru teploty (RTD).

RTD jsou upřednostňovány pro aplikace vyžadující vysokou přesnost a stabilitu. Technologické inovace rozšířily jejich roli v pokročilých systémech regulace teploty.

Platinové a tenkovrstvé RTD

• RTD na bázi platiny : Platina zůstává standardem pro vysoce přesné RTD díky své lineární odezvě v širokém teplotním rozsahu a dlouhodobé stabilitě. Moderní platinové RTD jsou navrženy se zvýšenou čistotou a kontrolovaným odporem, aby se minimalizoval drift.

• Tenkovrstvé RTD : Tenkovrstvé RTD používají mikrovýrobu k nanášení platinových filmů na keramické substráty. Tyto senzory nabízejí rychlou tepelnou odezvu a kompaktní velikost, díky čemuž jsou ideální pro integraci do zařízení s omezeným prostorem, jako jsou mikroreaktory nebo malé průmyslové pece.

Digitální a inteligentní RTD

• Digitální zpracování signálu : Mnoho RTD nyní obsahuje jednotky digitálního zpracování, které kompenzují odpor vodiče, okolní hluk a teplotní gradienty a poskytují vysoce přesné údaje přímo řídicím systémům.

• Síťové RTD : Inteligentní RTD mohou komunikovat přes průmyslový Ethernet, což umožňuje centralizované monitorování a protokolování dat. To umožňuje prediktivní údržbu, analýzu trendů a optimalizaci procesů.

• Integrace s automatickým řízením : RTD jsou často připojeny k pokročilým řídicím jednotkám s adaptivními nebo modelově prediktivními algoritmy. Tyto systémy předvídají změny teploty na základě trendů v reálném čase, čímž zlepšují stabilitu a účinnost procesů vytápění nebo chlazení.

---

Technologie termistorů a polovodičových senzorů

Termistory a polovodičové senzory vynikají ve vysoce přesných aplikacích s krátkým dosahem, nabízejí rychlou odezvu a kompaktní tvary.

Vysoce citlivé termistory

• Typy NTC a PTC : Termistory se záporným teplotním koeficientem (NTC) a kladným teplotním koeficientem (PTC) umožňují přesnou detekci menších teplotních změn. NTC termistory se běžně používají pro přesnou zpětnou vazbu v laboratorních reaktorech, malých pecích a systémech správy baterií.

• Miniaturizace : Pokročilé výrobní techniky umožňují, aby byly termistory zabudovány přímo do topných prvků nebo mikrofluidních kanálů, čímž se zkracuje doba odezvy a zlepšuje se tepelné spojení.

• Digitální kompenzace : Termistorové výstupy lze linearizovat pomocí integrované elektroniky, čímž se eliminuje nelineární chování a poskytuje konzistentní signály pro digitální řídicí systémy.

Polovodičové snímače teploty

• Integrované obvodové senzory : Polovodičové senzory integrují snímací prvky a úpravu signálu v jediném čipu. Tyto senzory nabízejí vysokou přesnost v omezeném rozsahu teplot a jsou ideální pro automatizované řízení procesů, systémy HVAC a vestavěná průmyslová zařízení.

• Vysokorychlostní sběr dat : Polovodičové senzory lze propojit s vysokorychlostními řídicími jednotkami pro zpětnou vazbu v reálném čase v rychlých tepelných procesech, jako je laserové svařování, aditivní výroba a výroba polovodičů.

• Kompaktní design : Malé rozměry polovodičových senzorů umožňují flexibilní instalaci ve stísněných prostorách při zachování tepelné stability a rychlé odezvy.

---

Inovace infračerveného a bezkontaktního snímače

Infračervené (IR) teplotní senzory výrazně pokročily a umožňují přesné bezkontaktní měření v aplikacích, kde jsou konvenční senzory nepraktické.

Vysoce přesné infračervené senzory

• Dvouvlnné IR senzory : Tyto snímače kompenzují změny emisivity a povrchové podmínky a poskytují vysoce přesné údaje i na reflexních nebo heterogenních površích.

• Vysokorychlostní infračervená pole : Moderní pole IR senzorů umožňují simultánní sledování více bodů, což je zásadní pro kontinuální výrobní linky, výrobu skla a zpracování oceli.

• Integrace s automatizovanými systémy : IR senzory mohou komunikovat přímo s PLC, spouštět automatické chlazení, ohřev nebo vypínací sekvence pro udržení stability procesu.

Výhody bezkontaktního měření

• Nebezpečná nebo nepřístupná prostředí : IR senzory mohou měřit teploty v roztaveném kovu, chemických reaktorech nebo vysokonapěťových zařízeních bez fyzického kontaktu, čímž se eliminuje riziko poškození senzoru nebo kontaminace procesu.

• Dynamické řízení procesu : Vysokorychlostní bezkontaktní senzory poskytují řídicím systémům data v reálném čase, což umožňuje rychlé nastavení a přesnou tepelnou regulaci v procesech, jako je vstřikování nebo výroba polovodičových plátků.

---

Bezdrátové a inteligentní technologie průmyslových snímačů teploty

Integrace bezdrátové komunikace a technologií IoT transformovala průmyslové systémy regulace teploty, poskytuje bezprecedentní flexibilitu a dostupnost dat.

Bezdrátové monitorování teploty

• Sítě vzdálených senzorů : Bezdrátové průmyslové teplotní senzory umožňují nasazení ve velkých nebo obtížně přístupných oblastech bez rozsáhlé kabeláže, což snižuje složitost instalace a náklady.

• Přenos dat v reálném čase : Vysokorychlostní bezdrátové protokoly umožňují okamžitou zpětnou vazbu do řídicích jednotek, zajišťují rychlé nápravné akce a konzistentní udržování teploty.

Schopnosti inteligentních senzorů

• Autodiagnostika : Inteligentní průmyslové teplotní senzory monitorují vlastní zdraví, detekují odchylky, problémy s kalibrací nebo rušení prostředí.

• Prediktivní údržba : Díky nepřetržité analýze historických údajů a údajů o teplotě v reálném čase mohou chytré senzory předvídat poruchy zařízení nebo potřeby údržby a zkrátit tak prostoje.

• Integrace cloudu : Teplotní senzory s podporou IoT umožňují centralizované monitorování, analýzu procesů a vzdálená nastavení, což usnadňuje pokročilé řízení teploty v průmyslových provozech na více místech.

---

Pokročilé materiály a technologie ochrany senzorů

Materiály používané v průmyslových snímačích teploty mají významný vliv na jejich výkon, spolehlivost a schopnost udržovat stálé teploty.

Ochranné pláště a nátěry

• Vysokoteplotní keramika : Keramické pláště chrání senzory před extrémním teplem a chemickou korozí a umožňují dlouhodobý provoz v pecích, pecích a chemických reaktorech.

• Kovové brnění : Nerezová ocel, Inconel a další kovové ochrany chrání senzory před mechanickým poškozením a otěrem v průmyslových potrubích a vysokotlakém prostředí.

Tepelná izolace a optimalizace odezvy

• Návrh tepelné spojky : Optimalizované tepelné cesty mezi snímacím prvkem a procesním médiem zajišťují rychlou a přesnou reakci na změny teploty.

• Izolované skříně : Senzory navržené s tepelnou izolací snižují vliv kolísání okolní teploty, čímž zvyšují přesnost a konzistenci naměřených hodnot.

---

Integrace s pokročilými algoritmy řízení teploty

Moderní průmyslové snímače teploty jsou stále více integrovány se sofistikovanými algoritmy pro dosažení pokročilého výkonu regulace.

Model-Prediktivní kontrola (MPC)

• Prediktivní úpravy : Systémy MPC používají data ze senzorů k předpovídání budoucích teplotních trendů a proaktivně upravují mechanismy vytápění nebo chlazení.

• Snížené překmity a oscilace : Předvídáním změn umožňují průmyslové snímače teploty hladší přechody a minimalizují variabilitu procesu.

Adaptivní řídicí systémy

• Dynamické nastavené hodnoty : Průmyslové teplotní senzory předávají data v reálném čase adaptivním kontrolérům, které upravují chování systému na základě podmínek procesu, vlastností materiálů a faktorů prostředí.

• Vylepšená stabilita procesu : Adaptivní řízení snižuje plýtvání energií a zajišťuje přísnější regulaci teploty, zejména ve složitých nebo vícestupňových průmyslových procesech.



Kalibrace průmyslových snímačů teploty a její vliv na přesnost regulace teploty

Průmyslové teplotní senzory jsou kritickými součástmi v moderních průmyslových procesech a poskytují data nezbytná pro přesnou regulaci teploty. I ta nejpokročilejší senzorová technologie je však bez řádné kalibrace neúčinná. Kalibrace zajišťuje, že senzory měří teplotu přesně, konzistentně a spolehlivě v průběhu času, což umožňuje řídicím systémům udržovat optimální podmínky procesu. Přesné hodnoty senzorů jsou nezbytné pro udržení efektivity procesu, zajištění kvality produktu, snížení spotřeby energie a předcházení bezpečnostním rizikům.

Kalibrace průmyslového teplotního senzoru je systematický postup, který porovnává naměřené hodnoty senzoru se známým referenčním standardem teploty a v případě potřeby jej upravuje. Proces je použitelný pro všechny typy senzorů, včetně termočlánků, RTD, termistorů, infračervených senzorů a polovodičových senzorů. Kalibrace má přímý dopad na přesnost regulace teploty a ovlivňuje procesy od chemické výroby a zpracování potravin až po farmaceutickou výrobu a výrobu energie.

---

Principy kalibrace průmyslových snímačů teploty

Kalibrace průmyslového teplotního senzoru se opírá o sledovatelné referenční standardy a kontrolovaná prostředí, aby byla zajištěna přesnost měření. Proces kalibrace se liší v závislosti na typu senzoru, provozním rozsahu a průmyslové aplikaci.

Sledovatelné referenční standardy

• Národní institut pro standardy a technologie (NIST) Sledovatelnost : Kalibrace průmyslových snímačů teploty často odkazuje na standardy NIST, aby byla zajištěna konzistentnost a přesnost napříč průmyslovými operacemi. Návazné standardy poskytují známou teplotu s definovanou nejistotou a slouží jako měřítko pro úpravu hodnot senzoru.

• Buňky s pevným bodem : Toto jsou běžně používané kalibrační standardy pro vysoce přesné termočlánky a RTD. Buňky s pevným bodem využívají teploty fázových změn čistých látek, jako je voda, gallium, cín nebo zinek, aby poskytovaly vysoce stabilní referenční body.

• Přesné kalibrační lázně : Kapalné nebo suché kalibrační lázně vytvářejí kontrolované prostředí, ve kterém lze senzory porovnávat s referenčními přístroji v širokém teplotním rozsahu. Tyto lázně jsou zvláště užitečné pro senzory používané ve výrobním, chemickém a energetickém průmyslu.

Kalibrační techniky

• Srovnávací metoda : Testovaný senzor je umístěn vedle referenčního senzoru ve stejném kontrolovaném prostředí. Odchylky mezi naměřenými hodnotami jsou zaznamenány a opraveny.

• Úprava offsetu : U některých průmyslových snímačů teploty zahrnuje kalibrace použití offsetu nebo korekčního faktoru v elektronice snímače nebo řídicím systému pro kompenzaci systematických chyb.

• Vícebodová kalibrace : Pokročilé procesy často vyžadují kalibraci ve více teplotních bodech, aby byla zajištěna linearita v celém provozním rozsahu snímače. To je kritické pro RTD a termistory používané v aplikacích přesného řízení procesů.

• Kalibrace na místě : Některá průmyslová prostředí používají in-situ kalibraci, kdy jsou senzory kalibrovány bez vyjmutí ze systému, čímž se minimalizují prostoje a je zachována kontinuita výroby.

---

Kalibrace termočlánků a RTD

Termočlánky a RTD jsou nejběžněji používanými průmyslovými snímači teploty a jejich kalibrace je rozhodující pro přesnou regulaci teploty.

Kalibrace termočlánku

• Kompenzace studeného konce (CJC) : Termočlánky generují napětí závislé na teplotním rozdílu mezi měřicím a referenčním spojem. Přesná kalibrace vyžaduje správnou CJC, která zajistí, že referenční spoj je měřen nebo udržován na známé teplotě.

• Tabulky napětí a teploty : Standardizované tabulky termočlánků, jako jsou normy IEC nebo ANSI, poskytují vztahy mezi napětím a teplotou. Kalibrace zahrnuje porovnání naměřených napětí s těmito tabulkami a použití korekcí pro případné nesrovnalosti.

• Korekce vysokoteplotního driftu : Termočlánky mohou zaznamenat posun v důsledku dlouhodobého vystavení vysokým teplotám. Pravidelná rekalibrace je nezbytná pro udržení přesnosti v pecích, kotlích nebo linkách na zpracování kovů.

Kalibrace RTD

• Platinové RTD : Tyto snímače vyžadují kalibraci podle známých referenčních standardů kvůli jejich vysoké přesnosti a lineárnímu vztahu mezi odporem a teplotou. Kalibrace zajišťuje, že odpor přesně odpovídá teplotě.

• Kompenzace olověného drátu : RTD jsou ovlivněny odporem přívodního vodiče, zejména ve dvouvodičových konfiguracích. Kalibrace často zahrnuje měření a kompenzaci odporu vedení pro zlepšení přesnosti měření.

• Tenkovrstvé vs drátově vinuté RTD : Různé typy konstrukcí RTD reagují na zátěž prostředí různě. Kalibrační postupy musí vzít v úvahu typ snímače, způsob instalace a vystavení okolnímu prostředí, aby bylo zajištěno přesné řízení teploty.

---

Vliv kalibrace snímače na přesnost regulace teploty

Přesná kalibrace průmyslových snímačů teploty má přímý vliv na výkon systémů regulace teploty. I drobné nepřesnosti mohou vést k výrazným odchylkám v řízených procesech.

Efektivita procesu

• Optimalizované vytápění a chlazení : Kalibrované snímače umožňují řídicím systémům přesně ovládat topné nebo chladicí prvky a omezovat překmity nebo podkmity. To zlepšuje efektivitu procesu a minimalizuje plýtvání energií.

• Konzistentní vlastnosti materiálu : Při chemickém nebo materiálovém zpracování zajišťuje přesné řízení teploty konzistentní viskozitu, rychlost chemických reakcí a vlastnosti produktu.

• Minimální doby cyklů : Přesné údaje snímače umožňují rychlejší stabilizaci při nastavených teplotách a zkracují celkovou dobu zpracování ve výrobních linkách.

Kvalita produktu

• Potravinářský a nápojový průmysl : V procesech, jako je pasterizace, vaření nebo chlazení, kalibrované senzory zajišťují, aby teploty zůstaly v bezpečných a optimálních rozmezích, čímž zabraňují nedostatečnému nebo nadměrnému zpracování.

• Farmaceutická výroba : Aktivní farmaceutické složky (API) jsou citlivé na změny teploty. Kalibrace zajišťuje, že výrobní a skladovací podmínky udrží účinnost léčiva, stabilitu a shodu s regulačními požadavky.

• Výroba polovodičů : Procesy nanášení tenkých vrstev, žíhání plátků a chemické nanášení z par se spoléhají na řízení teploty pod stupněm. Kalibrace je zásadní pro udržení jednotnosti a zabránění defektům.

Bezpečnost a řízení rizik

• Prevence přehřátí : V průmyslových pecích, kotlích nebo chemických reaktorech nemusí nekalibrované senzory selhat při detekci kritického nárůstu teploty, což vede k poškození zařízení, chemické nestabilitě nebo nebezpečí požáru.

• Soulad s životním prostředím : Přesné monitorování teploty zajišťuje, že emise a odpadní vody zůstanou v rámci regulačních limitů v procesech, jako je spalování, chemické reakce a průmyslové chlazení.

Energetická účinnost

• Snížené plýtvání energií : Kalibrované průmyslové snímače teploty umožňují, aby topné a chladicí systémy fungovaly pouze podle potřeby, čímž se zabrání plýtvání energií z nadměrné kompenzace nebo zpožděné odezvy.

• Predictive Control : Integrace kalibrovaných senzorů s prediktivními algoritmy umožňuje systémům předvídat tepelné zatížení a proaktivně upravovat výstupy, udržovat stabilní teploty s minimální spotřebou energie.

---

Nejlepší postupy kalibrace v průmyslovém prostředí

Kalibrace průmyslových snímačů teploty vyžaduje dodržování přísných postupů, aby byla zajištěna dlouhodobá spolehlivost a přesnost měření.

Frekvence kalibrace

• Rutinní intervaly : Senzory pracující v kritických procesech by měly být pravidelně kalibrovány podle doporučení výrobce, procesních požadavků a regulačních norem.

• Plánování založené na procesu : Frekvence kalibrace se může lišit v závislosti na podmínkách prostředí, provozní intenzitě a typu senzoru. Vysokoteplotní nebo chemicky agresivní prostředí vyžaduje častější kontroly.

Dokumentace a sledovatelnost

• Kalibrační záznamy : Vedení podrobných kalibračních protokolů, včetně použitých referenčních standardů, podmínek prostředí a korekčních faktorů, je zásadní pro zajištění kvality a dodržování předpisů.

• Sledovatelné standardy : Všechny referenční nástroje by měly být sledovatelné podle národních nebo mezinárodních norem, aby byla zajištěna jednotnost napříč průmyslovými operacemi.

Ohledy na životní prostředí

• Prostředí řízené kalibrace : Kalibrace se provádějí ve stabilních, kontrolovaných podmínkách, aby se minimalizoval vliv prostředí na odečty.

• Manipulace se senzory : Správná manipulace se snímači během kalibrace zabraňuje mechanickému poškození, kontaminaci nebo posunu, který by mohl snížit přesnost měření.

Pokročilé nástroje pro kalibraci

• Automatizované kalibrační systémy : Automatizované kalibrační zařízení může současně kalibrovat více senzorů s vysokou přesností, což snižuje lidskou chybu a zlepšuje opakovatelnost.

• Záznam a analýza dat : Moderní kalibrační nástroje často zahrnují software pro analýzu v reálném čase, detekci trendů a prediktivní plánování údržby.

---

Kalibrace bezkontaktních a inteligentních senzorů

S příchodem infračervených a bezdrátových inteligentních senzorů se vyvinuly kalibrační techniky, které řeší nové výzvy.

Kalibrace infračerveného senzoru

• Kompenzace emisivity : IR senzory měří vyzařované teplo, které závisí na emisivitě povrchu. Kalibrace zahrnuje úpravu pro změny emisivity cílového materiálu, aby se dosáhlo přesných údajů o teplotě.

• Environmentální faktory : Kalibrace musí brát v úvahu okolní teplotu, prach, vlhkost a reflexní povrchy, které mohou ovlivnit přesnost IR senzoru.

• Dynamická kalibrace : Některé infračervené senzory obsahují dynamické kalibrační postupy, které průběžně upravují hodnoty na základě referenčních zdrojů nebo in-situ standardů.

Kalibrace inteligentního senzoru

• Funkce samokalibrace : Moderní průmyslové snímače teploty obsahují samokalibrační postupy, které automaticky upravují offsety a parametry linearizace.

• Integrace IoT : Kalibrované chytré senzory mohou přenášet ověřená, vysoce přesná data o teplotě do cloudových monitorovacích systémů, což umožňuje prediktivní údržbu a optimalizaci procesů.

• Dálková kalibrace : Bezdrátové připojení umožňuje vzdálenou kalibraci nebo úpravu parametrů senzoru bez fyzického přístupu, což snižuje prostoje a udržuje konzistentní řízení procesu.

---

Dlouhodobý dopad správné kalibrace na průmyslové procesy

Kalibrace průmyslových snímačů teploty ovlivňuje nejen okamžitou přesnost regulace, ale také dlouhodobý provozní výkon. Správně kalibrované senzory zlepšují předvídatelnost procesů, snižují provozní rizika, zlepšují energetickou účinnost a zajišťují shodu s normami kvality. Kalibrace prodlužuje funkční životnost senzorů tím, že snižuje drift, předchází chybám a udržuje přesnou zpětnou vazbu pro automatizované řídicí systémy. Průmyslová odvětví včetně chemického zpracování, výroby potravin a nápojů, farmacie, výroby energie a výroby polovodičů se velmi spoléhají na kalibraci, aby bylo dosaženo konzistentních, spolehlivých a opakovatelných výsledků řízení teploty.

Reference / Zdroje

• Holman, J. P. Heat Transfer, 11. vydání. McGraw-Hill Education, 2010.

• White, F. M. Mechanika tekutin a termodynamika Turbomachinery, 8. vydání. McGraw-Hill, 2016.

• Směrnice VDI/VDE. VDI/VDE 3511: Měření teploty – Kalibrace průmyslových senzorů. VDI Verlag, 2012.

• IEC 60584-1:2013. Termočlánky – Část 1: Specifikace a tolerance EMF. Mezinárodní elektrotechnická komise, 2013.

• ASTM E2877-13. Standardní příručka pro měření teploty v průmyslových procesech. ASTM International, 2013. $
