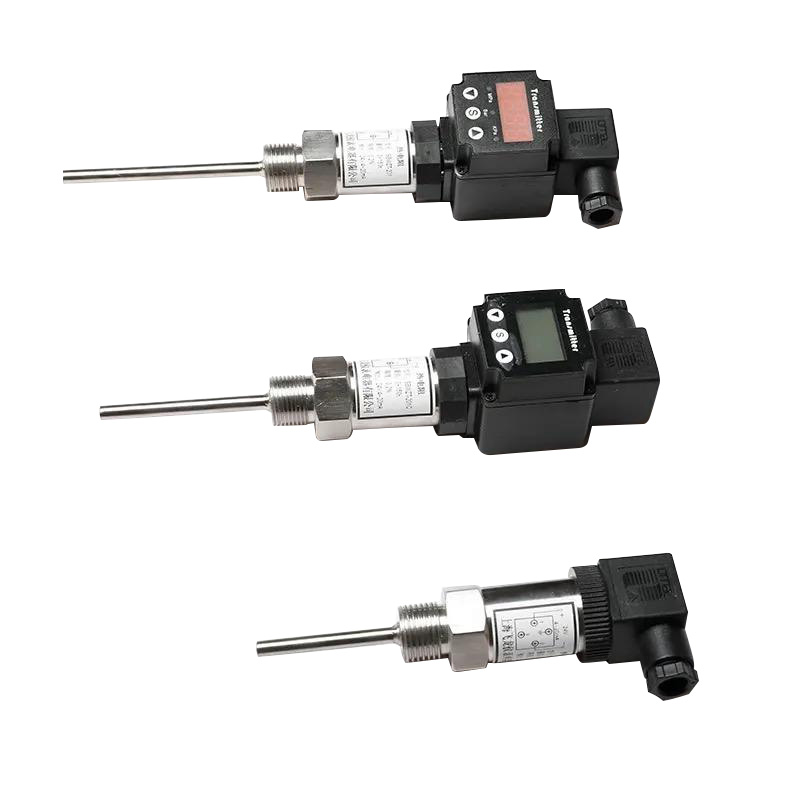

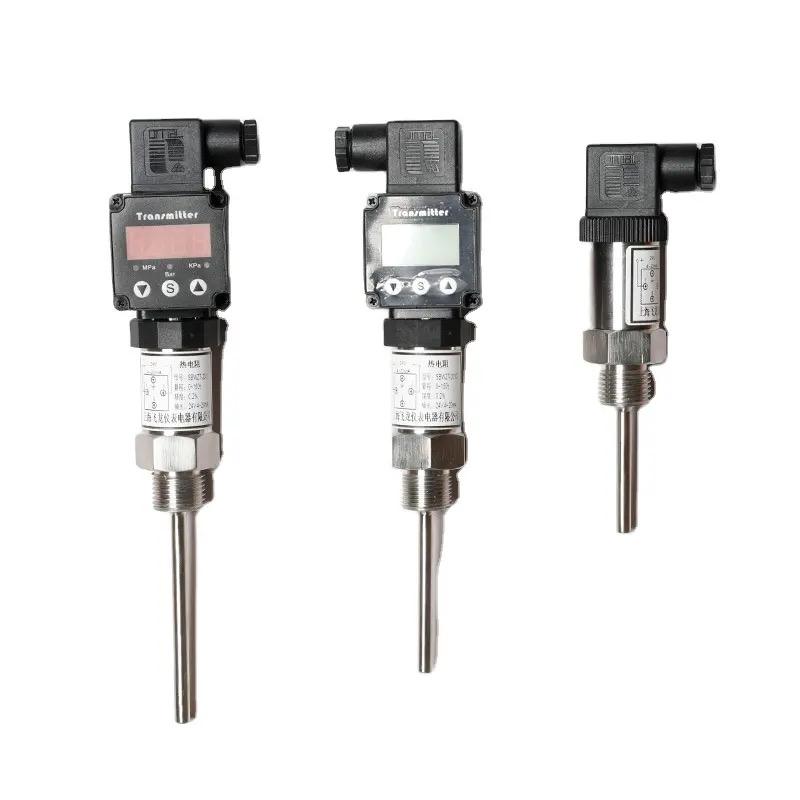

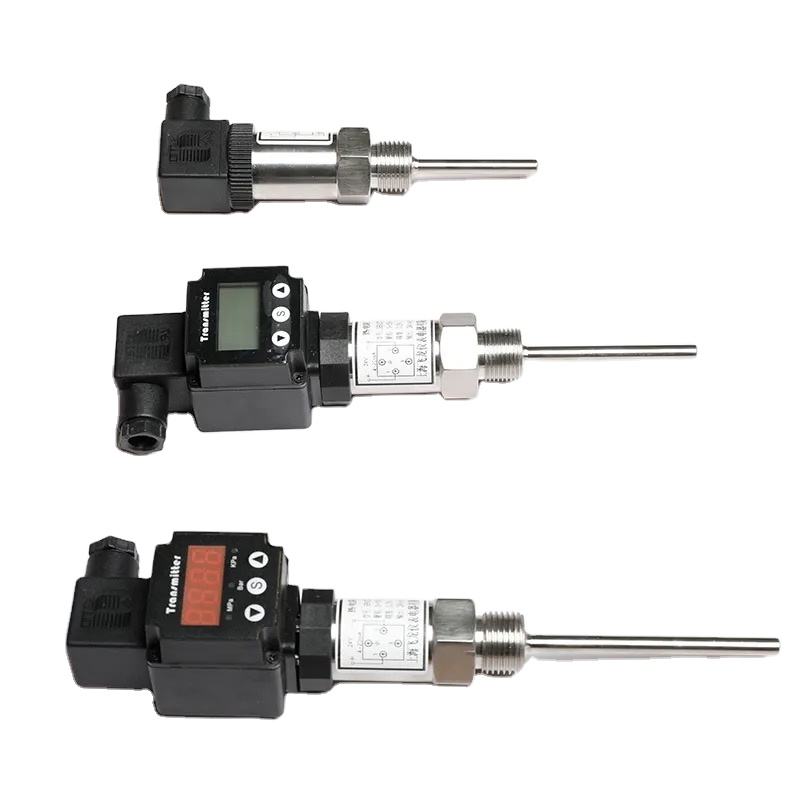

Integrovaný snímač teploty
Integrovaný snímač teploty
Integrovaný snímač teploty
Integrovaný snímač teploty
Integrovaný snímač teploty

Integrovaný snímač teploty

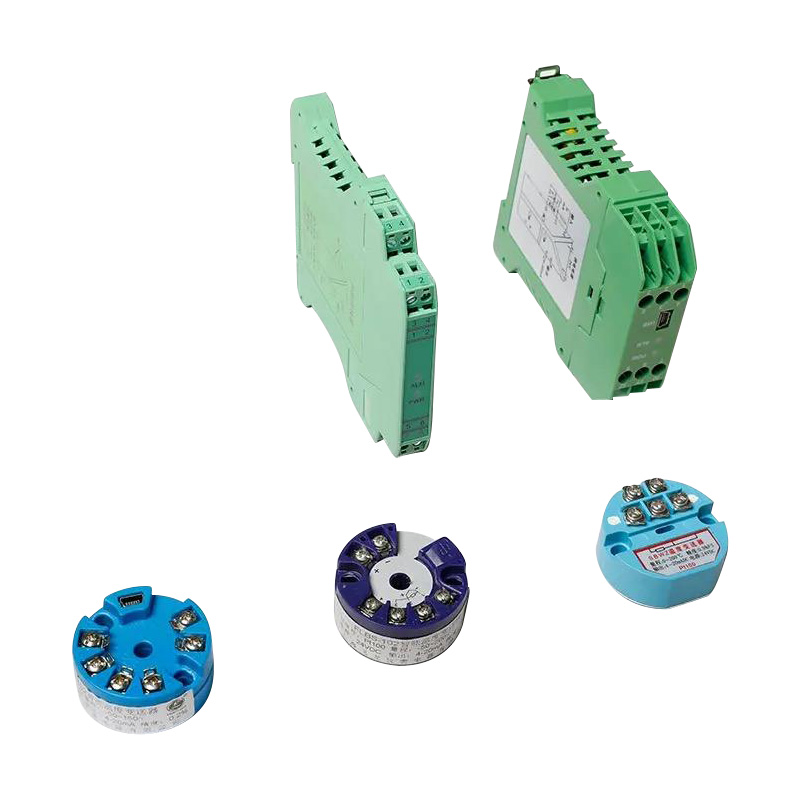

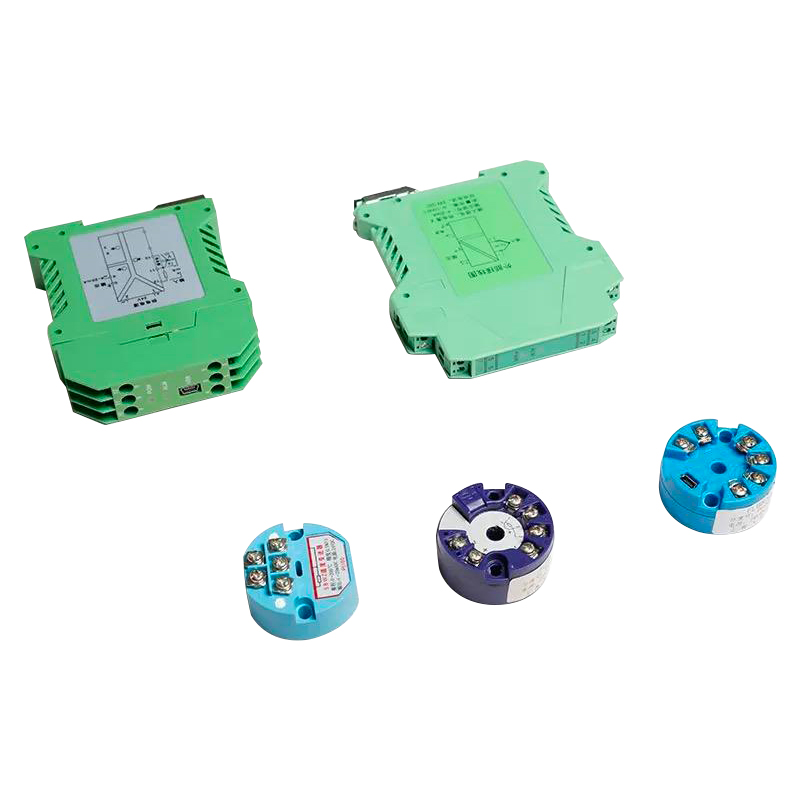

Integrované konstrukční termočlánky a produkty tepelného odporu s funkcí měření a přenosu teploty lze realizovat vložením dvouvodičových systémových modulů vysílače (SBWR a SBWZ) do připojovací skříně termočlánku a produktů tepelného odporu, jako je normální zabalený typ, typ odolný proti výbuchu a typ s pláštěm, Integrační výroba může být použita pro měření teploty kapaliny, plynu a standardních vstupních signálů tepelného odporu a termočlánku přímo přijímá tepelný odpor média. generuje lineární 4~20mA DC naměřenou teplotou. Teploty jsou měřeny a řízeny kontaktem výstupního stejnosměrného signálu a počítačového systému. Tento snímač teploty může být široce používán v oblasti vědeckého výzkumu průmyslových odvětví, jako je elektrická energie, metalurgie, ropa, chemické inženýrství, letectví, mechanika, lehký průmysl, textil, lékařství, potraviny a národní obrana. $ $
Získat nabídku
PŘEDCHOZÍ:Žádný předchozí článekDALŠÍ:Žádný další článek
  • Parametr
  • Kontaktujte nás
  • Výstupní signál 4-20mA DC signál lineární s teplotou v rozsahu
    Základní přesnost Termočlánkový snímač teploty±0,5%FS;
    Tepelný odporový snímač teploty ±0,2%FS;
    Přenosový režim dvouvodičový systém
    DC napájecí zdroj 12-30V DC. jmenovité napětí 24V DC
    Impedance zátěže Vypočteno mezní zatížení zátěžového odporu;
    RL(max)=50(U-12)
    Ve vzorci je vysílač stejnosměrné napájecí napětí
    Pod 24V jmenovité napětí:
    RL(max)=50(24-12)=600Ω
    Normální provozní prostředí a. Okolní teplota: - 25℃~85℃ (zvláštní požadavek - 40℃~90℃)
    b. Relativní vlhkost: 5%-95%
    c.Mechanické vibrace: 10-150HZ. A = 0,15 mm
    d. Žádné médium nezpůsobilo korozi vysílače v okolním vzduchu.
    Elektromagnetické rušení Když funguje rádiový vysílač 20-1000 MHz a 5W ve vzdálenosti 0,5 metru od vysílače, musí se lišit ± 0,15 % FS.
    Posun teploty Když se okolní teplota mění o 1 °C, nulový bod se mění o ±0,15 % FS a měřicí rozsah se změní o ± 0,01 % FS

    Použití a zapojení

    1. Upozornění k zapojení: Mějte prosím na paměti, že teplotní čidlo bylo dobře připojeno a rozsah měření byl před expedicí z výroby dobře připojen. Obecně prosím nenastavujte potenciometr pro nastavení rozsahu, pokud to není nutné.

    2. Informace o instalaci integrovaného TC a RTD naleznete v jiných provozních pokynech pro stejné typy TC a RTD.

    3. Integrované TC a RTD jsou vybaveny dvouvodičovým systémovým proudovým výstupem, takže jsou zapotřebí pouze dva měděné vodiče.

    Příklad pro objednávku

    Uveďte prosím model, dělicí značku, celkovou délku a vloženou hloubku v pořadí, tj. (L×I)

    Příklad 1: WRNKB-230 K 1150x1000

    I.E: Dvouvodičový systém integrovaný opláštěný termočlánek, instalace napevno, vodotěsná připojovací krabice, vnější průměr Φ16 mm, stupnice K, celková délka 1150, hloubka zasunutí 1000 mm.

    Příklad 2: WZPKB-336 100 Pt L=1000

    I.E: Dvouvodičový systém integrovaný opláštěný platinový tepelný odpor, montáž pomocí pohyblivého šroubu, vodotěsná připojovací krabice, vnější průměr, stupnice 100 Pt, celková délka 1000 mm.

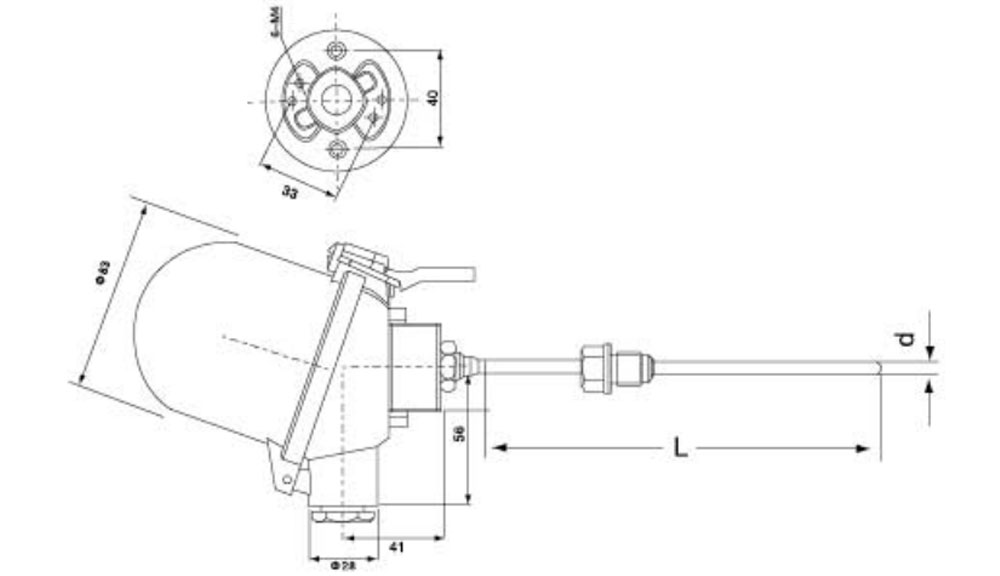

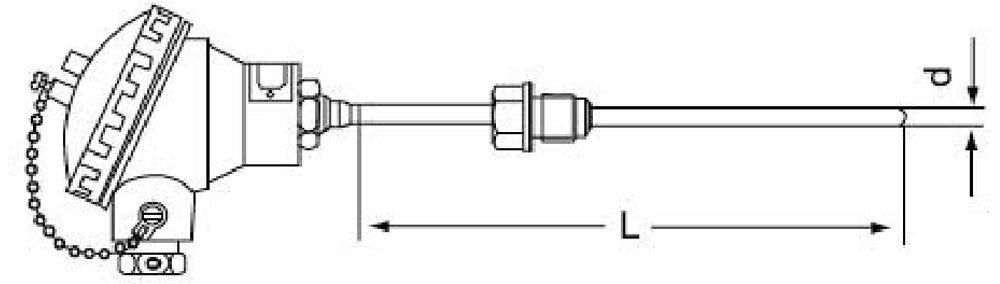

    Termočlánek a tepelný odpor s převodníkem teploty

    Model Známka promoce Rozsah měření (℃) Plášťová trubka
    Materiál Trubka pr. Spec.
    SBWZPR-231 100 Pt -50-400 1Cr18Ni9Ti, 316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi, GH2520, 316 Φ6-12

    Model Známka promoce Rozsah měření (℃) Plášťová trubka
    Materiál Trubka pr. Spec.
    SBWZPK2-231 100 Pt -50-400 1Cr18Ni9Ti, 316 Φ6-12 550×400
    600×450
    650×500
    700 × 550
    750×600
    800 × 650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti, GH2520, 316 Φ6-12

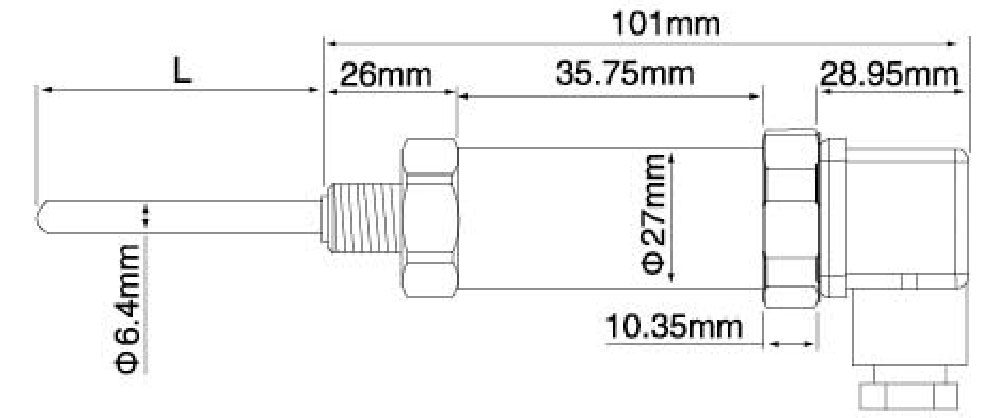

    Hirschmann zásuvný typ s malým tepelným odporem a termočlánek

    Model Známka promoce Rozsah měření (℃) Plášťová trubka
    Materiál Trubka pr. Spec.
    SBWET-201 100 Pt -50-400 1Cr18Ni9Ti, 316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti, GH2520, 316 Φ4-12
