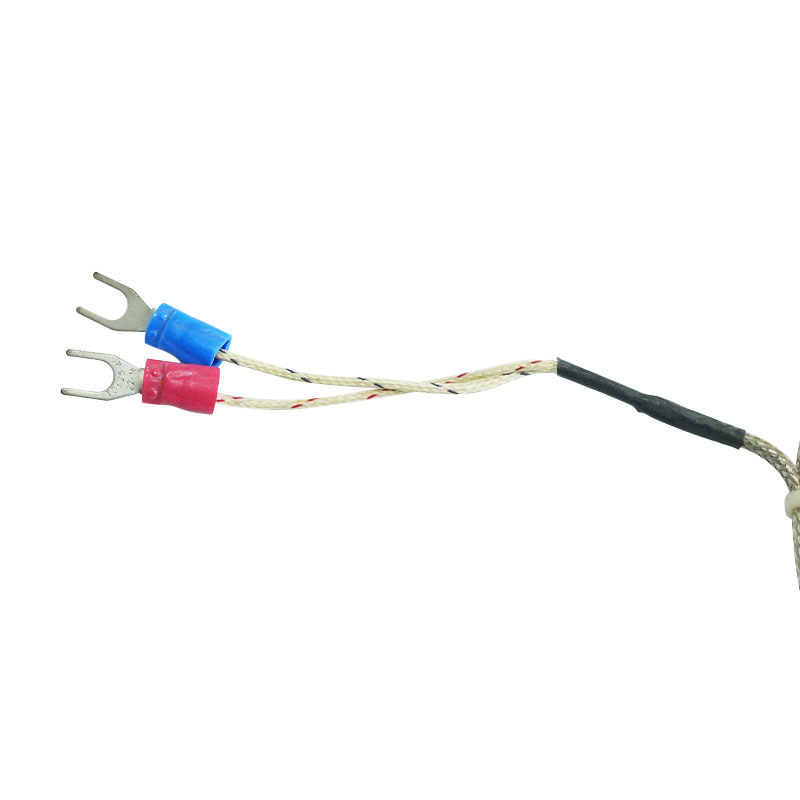

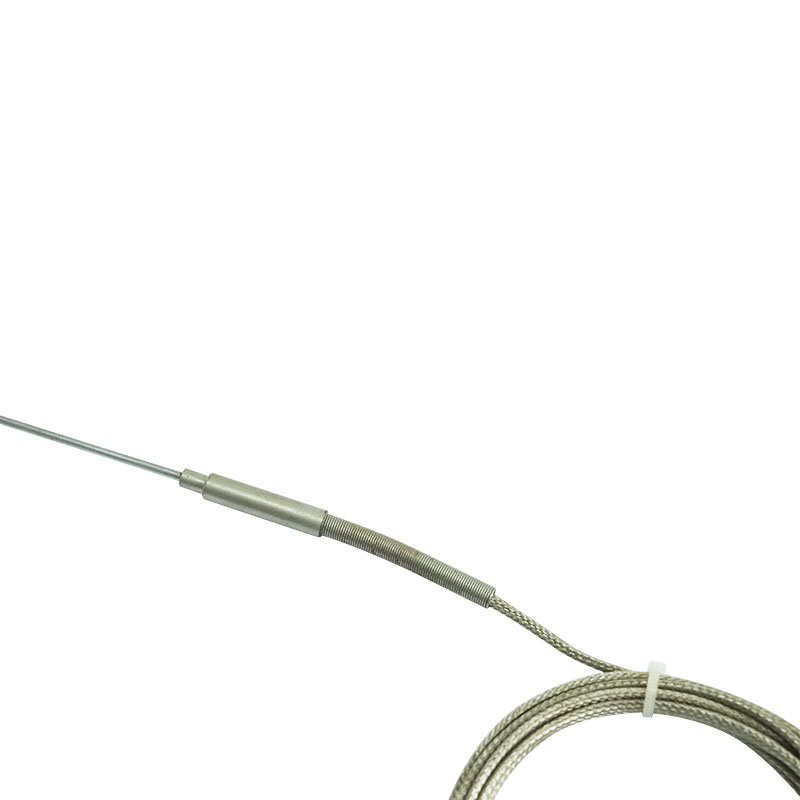

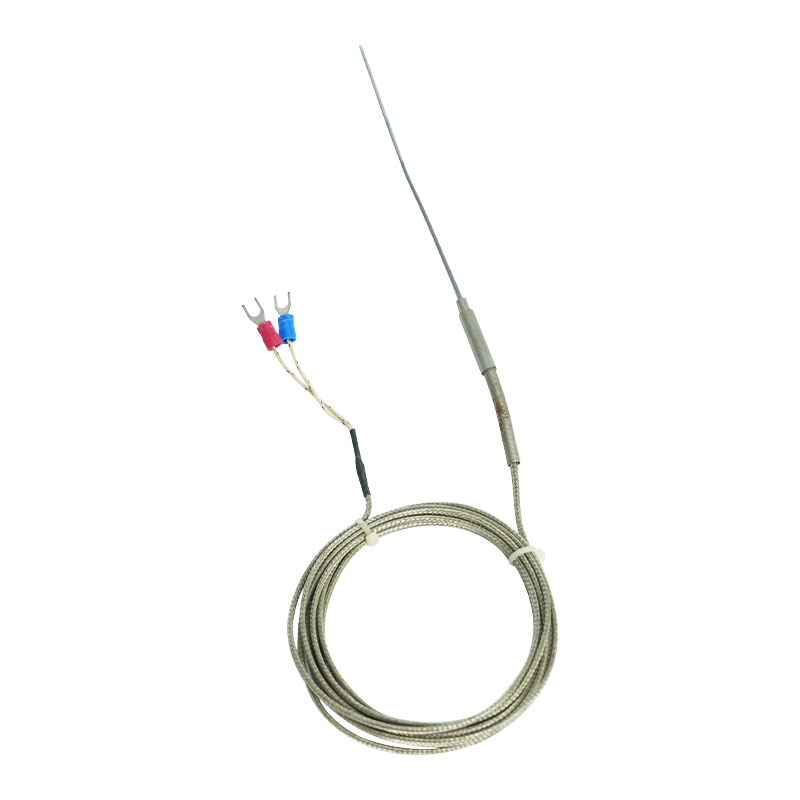

Opláštěný termočlánek
-
Typ, rozsah měření teploty a tolerance opláštěného termočlánku
Kategorie kód Známka promoce Exlermal průměr trubky (mm) Rozsah měření (℃) Maximální teplota aplikace (℃) ∆tTolerance 1 2 Nikl-chrom--kupronikl WREK E ≥Φ3 -40-700 700 ±1,5℃ nebo ±0,4%t ±2,5℃ nebo ±0,75%t Nikl-chrom--nisiloy WRNK K -40-900 950 Ferrum-kupronikl WRJK J -40-500 600 Guprum-kupronikl WRCK T -40-350 400 Rhodium Platinum-Platinum WRPK S Φ5-Φ8 0-1100 1300 ±1,5℃ i: 2,5 % l Nepevný termočlánek opláštěný zařízením
Typ připojovací krabice Model Jednoduchý typ WR□K-101
WR□K 2 -101Vodotěsný typ WR□K-131
WR□K 2 -131Typ rychlospojky WR□K-151
WR□K 2 -151Typ letecké zásuvky WR□K-161
WR□K 2 -161Typ rukojeti WR□K-187
WR□K 2 -187Typ prodlužovacího drátu WR□K-191
WR□K 2 -191Poznámka:(1)WRNK-101 lze použít k výměně vnitřního jádra montážního termočlánku. (2) Typ prodlužovacího drátu je obvykle připojen s 500 mm olověným drátem, pokud je třeba přidat, uveďte délku. (3) Měřicí terminál je dodáván s izolačním typem. pokud je nutné jej spojit s skořepinou, změňte model mantisy „1“ na „2“ a „7“ na „8“. například 131 se změní na 132; 187 se změní na 188. (4) Viz strany 26-28, tabulka 6 a obr. 35, kde jsou uvedeny dělicí značky a rozsah měření. Doba odezvy, průměr a dostupná délka opláštěného termočlánku.
Opláštěný termočlánek se šroubem
Typ připojovací krabice Model Vodotěsný typ WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331Typ rychlospojky WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351Typ letecké zásuvky WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361Typ prodlužovacího drátu WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391Typ prodlužovacího drátu(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391GPoznámka: (1) 500mm vodič je obvykle připojen k typu prodlužovacího vodiče, pokud je potřeba přidat, uveďte prosím délku.
(2)Měřicí terminál je dodáván s typem izolace. fit potřebuje spojit se skořápkou; změňte model mantisy "1" na "2", například 231 se změní na 232; 291 se změní na 292.
(3)Průměr opláštěného termočlánku není menší než 5. Obecná dodávka pro šrouby s ochranným kroužkem je M16×1,5 a≤Φ4 je M12×1,5.
(4) Jmenovitý tlak příruby pevného nákružku je 2,5 MPa. Jmenovitý tlak příruby pohyblivé příruby je normální tlak.
(5) Viz strany 26 - 28, tabulka, 6 a obr. 35, kde jsou uvedeny dělicí značky a rozsah měření. doba odezvy, průměr a dostupná délka opláštěného termočlánku
Opláštěný termočlánek přírubového typu
Typ připojovací krabice Model Vodotěsný typ WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531Typ rychlospojky WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551Typ letecké zásuvky WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561Typ prodlužovacího drátu WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591Typ prodlužovacího drátu(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911GPoznámka: (1) 500mm přívodní vodič je obvykle připojen k prodlužovacímu vodiči typu "S", pokud je třeba přidat, uveďte délku samostatně.
(2) Měřicí terminál je dodáván s typem izolace. Pokud se potřebuje spojit se skořepinou, změňte model mantisa"1" na "2", například.431 se změní na 432.
(3) Průměr opláštěného termočlánku není menší než Φ5. Obecná dodávka pro přírubu ochranného kroužku je Φ60 a ≤ 04 je Φ50.
(4) Jmenovitý tlak pevné příruby je 2,5 MPa. Jmenovitý tlak příruby pohyblivé příruby je normální tlak.
(5) Viz strany 26 - 28, tabulka 6 a obr. 35, kde jsou uvedeny dělicí značky, rozsah měření. Doba odezvy, průměr a dostupná délka opláštěného termočlánku.
-
