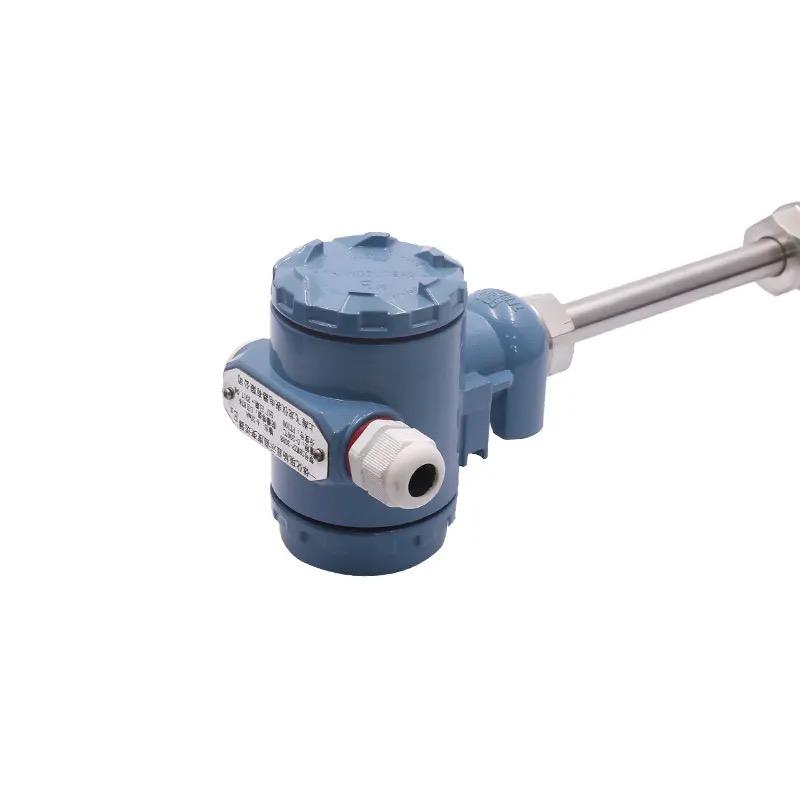

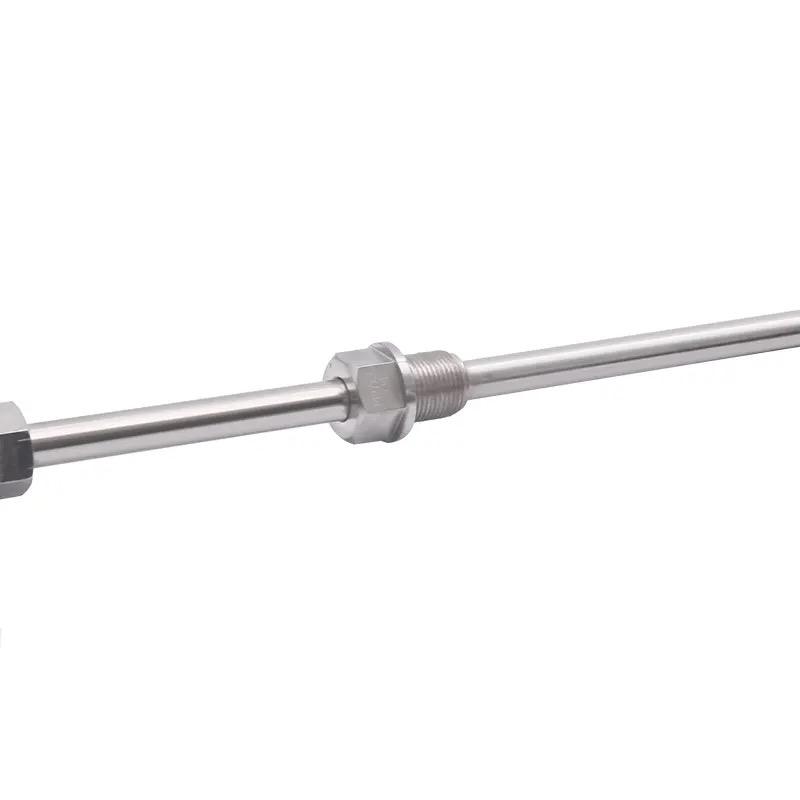

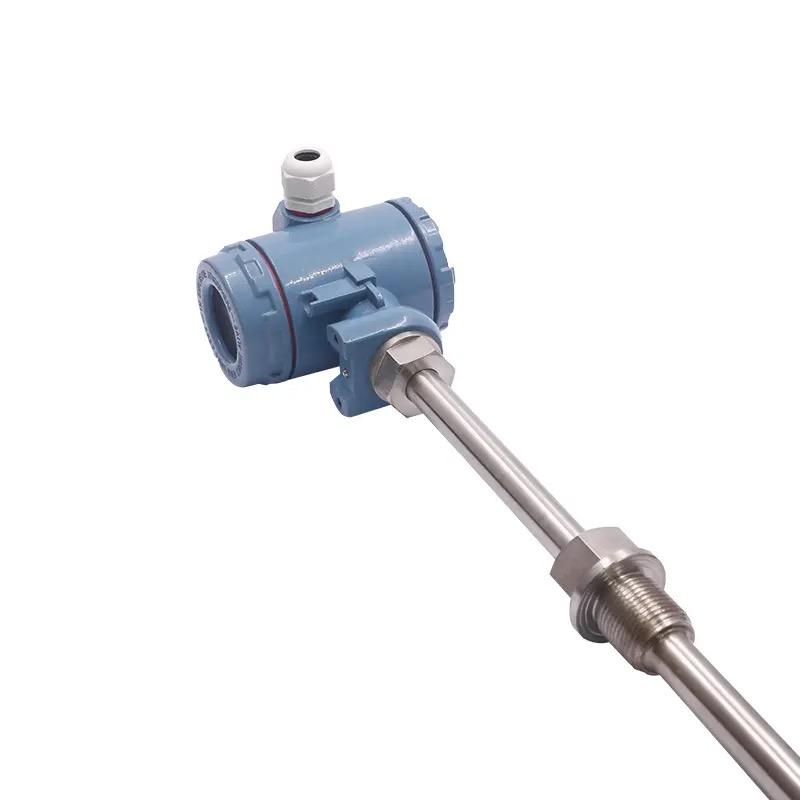

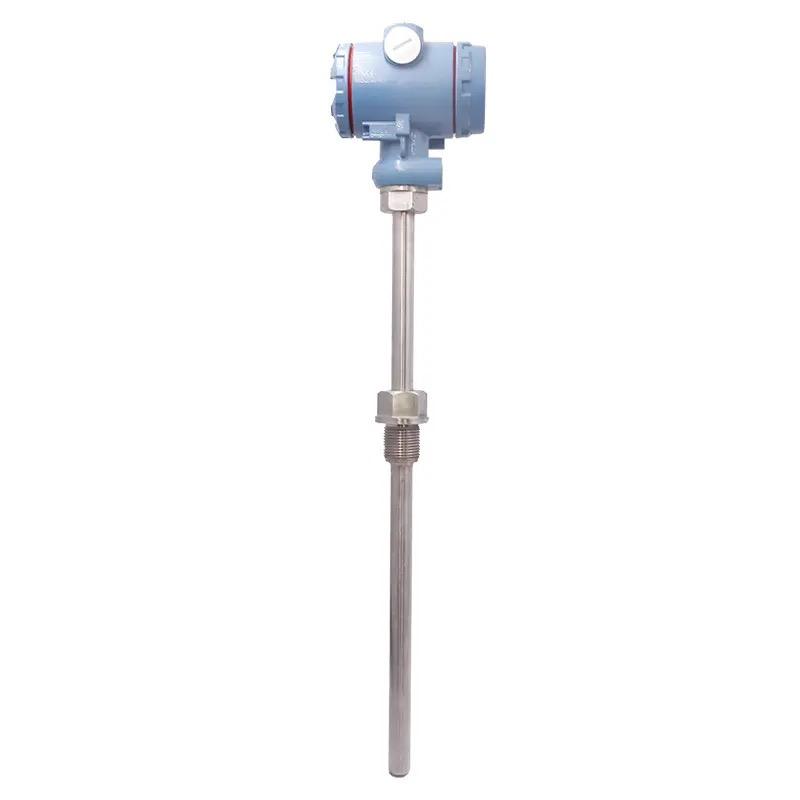

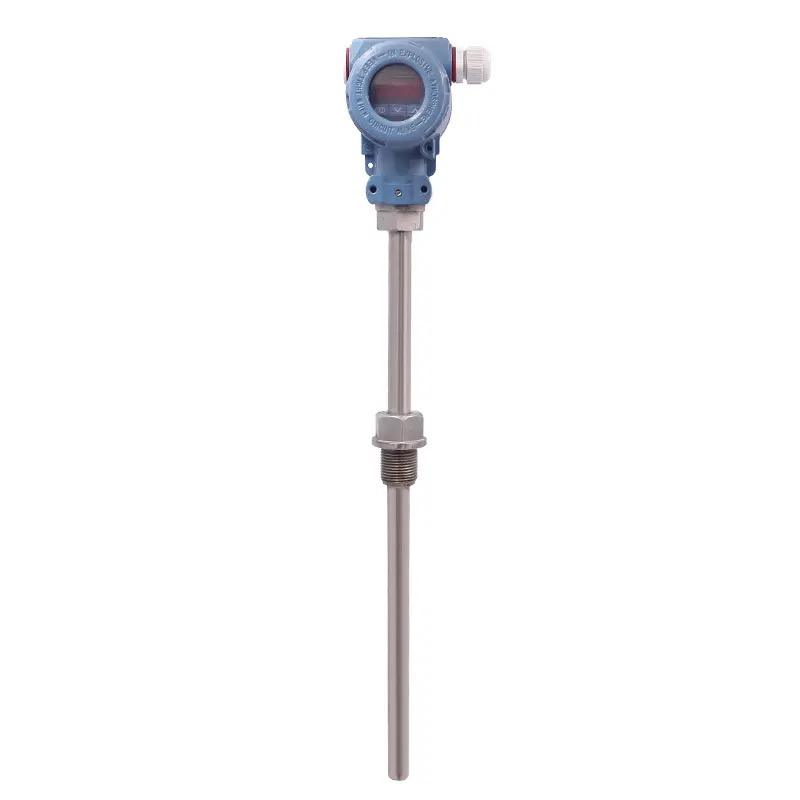

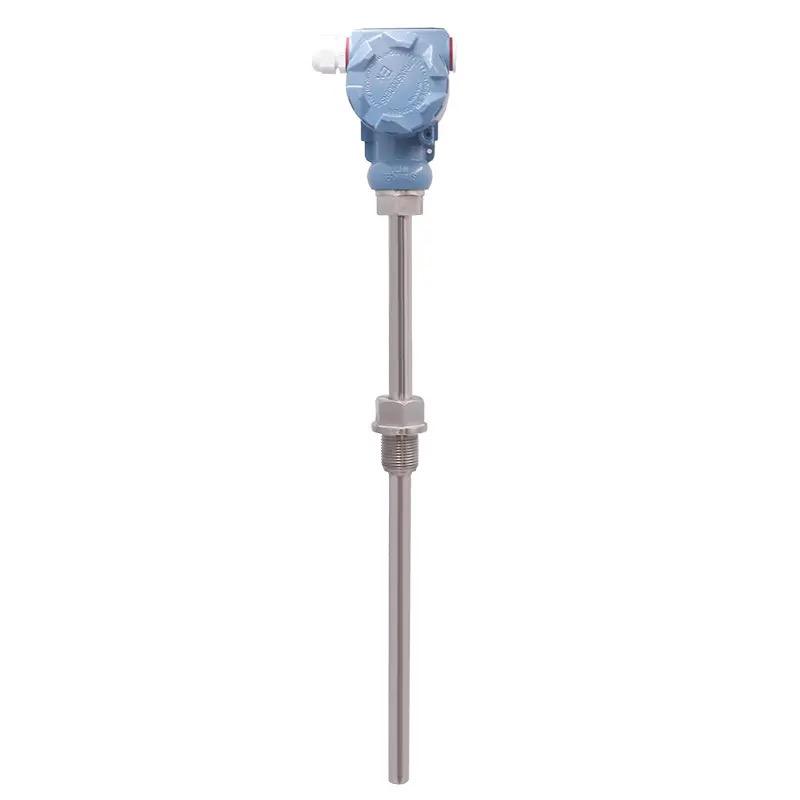

Plně izolovaný integrovaný převodník teploty

Obecný integrovaný převodník teploty se používá pro vstup signálu pro tepelný odpor (RTD), termočlánek (TC), odpor a napětí, který lze nainstalovat do snímače pomocí konfigurace PC. (k dispozici jsou protokoly PEOFIBUS-PA a HART). Použitelná místa: · Integrovaný převodník teploty PCP lze použít k transformaci všech druhů vstupních signálů na výstupní signály 4-20 mA · Vstup Tepelný odpor (RTD) termočlánek (TC) Odpor (Ω) Napětí (mV) .Prostřednictvím PC lze konfigurační nástroj používat online. Vlastnosti: .Obecné PCP lze použít pro všechny druhy vstupních signálů .Elektrická izolace .Dvouvodičový systém a analogový výstup 4-20mA .Vysoká přesnost .Signál poškození snímače nebo zkratu je možné předem nastavit podle NAMUR NE 43. ·EMC musí být v souladu s NAMUR NE 21, CE .Osvědčení o odolnosti proti výbuchu .Výstup analogový .Rozsah měření si mohou uživatelé přizpůsobit

Získat nabídku

Provoz a struktura systému

Systém měření

Inteligentní převodník teploty je dvouvodičový systém s analogovým výstupem, vstupními 2-, 3- a 4-vodičovými signály tepelného odporu (RTD), termočlánkovým signálem a napěťovým signálem, který lze konfigurovat pomocí konfiguračního nástroje,

Vstupní tepelný odpor (RTD)

Typ	Rozsah měření	Min. Rozsah měření
100 Pt 500 Pt 100 Pt0 V souladu s IEC 751	-200-850 ℃ -328-1562 °F -200-250 ℃ -328-482 °F -200-250 ℃ -328-482 °F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 V souladu s DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Typ elektroinstalace	Kompenzace odporu 2-, 3- nebo 4-připojovacího dvouvodičového systémového měřícího kabelu (0-20Ω)
Odpor kabelu snímače	Každý kabel
Proud snímače	≤0,6 mA

Odporový signál (Ω)

Typ	Rozsah měření	Min. Rozsah měření
Odpor (Ω)	10..2000 (Ω)	100 (Ω)

termočlánek (TC)

Typ	Rozsah měření	Min. Rozsah měření
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] In accordance with IEC 584 Part 1	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200 ℃ -328-2192 °F -200- 1372 ℃ -328-2501 °F -200-900℃ -328-1652°F -270- 1300 ℃ -454-2372 °F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200- 400 ℃ -328-752 °F -200- 600 ℃ -328-1112 °F 0-2000℃ 32-3632°F	500 k (900 °F) 500 k (900 °F) 500 k (900 °F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500 k (900 °F) 500 k (900 °F) 50k (900°F) 50k (900°F) 500 k (900 °F)
Studený spoj	Vnitřní (Pt100) nebo Vnější (0...80℃), 32...176°F
Přesnost studeného konce	±1k
Proud snímače	30 nA

Napěťový signál (mV)

Typ	Rozsah měření	Maximální rozsah měření
milivolt (mV)	-10...100 mV	5 mV

vstupní výstup (analogový)

Výstupní signál	4...20 mA.20..4 mA
Přenosové charakteristiky	Linearita teploty, odporu a napětí
Maximální zatížení	(V-8V)/0,025A

(1) Bez odkazu

(2) V souladu s DIN 43710

(3) V souladu s ASTM E988

Digitální filtr Grae 1	0...8s
vstupní proud	≤ 3,5 mA
Omezení proudu	≤25 mA
Časový spínač	4s (During power on la-3.8mA)
Doba odezvy	1s

Signál poruchy (monitorování poruchy)

Below measurement lower limit	Odpor až 3,8 mA
Above measurement upper Iirmit	Výstup až 20,5 mA
Poškození snímače Zkrat snímače	Lze nastavit na ≤ 3,6 mA nebo ≥ 21,0 mA

Elektrické připojení

Napájení	U _b =8...35V DC Ochrana polarity
Electrical isolation (input/Output)	U=3,75kV AC
Přípustný rozsah kolísání	U≤5V (když Ub≥13V, f _max = 1 KH ₂ t)

Přesnost

Referenční podmínky

Raled temperature23℃ (73.4°F）±5K

Tepelný odpor (RTD)

Typ	Přesnost měření
100 Pt,Ni100 500 Pt,Ni500 100 Pt0,Ni1000	0,2 tis. nebo 0,08 % 0,5 tis. nebo 0,20 % 0,3 tis. nebo 0,12 %

Odporový signál (Ω)

Typ	Přesnost měření	Rozsah měření
Odpor	±0,1Ω nebo 0,08%	10...40Ω
Odpor	±1,5Ω nebo 0,12%	10...2000 Ω

termočlánek (TC)

Typ	Přesnost měření
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ.0,5 k nebo 0,08 % typ.1,0 k nebo 0,08 % typ.2,0 k nebo 0,08 %
Uváděno vnitřním úlevným koncem	100 Pt DIN IEC751 C1.B

Napěťový signál (mV)

Typ	Přesnost měření	Rozsah měření
milivolt (mv)	±20μV nebo 0,08%	-10...10mV

Ovlivněno napájením	≤±0.01%/V with deviation of 24 ^[3]	Rozsah měření
Ovlivněno zátěží	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Not applicable to the thermocouple.

(2) % je relativní k nastavitelnému rozsahu měření (max. hodnota).

(3) Všechny ala se vztahují ke konečné hodnotě měření (FSD)

Posun teploty	RTD Td=±(15ppmkMax.rozsah měření)±50ppmKPřednastavený rozsah měření)∆θTepelný odpor Pt100 Td=±(15ppmk(Konečná hodnota měření 200) 50ppm/KPřednastavený rozsah měření)∆θ Termočlánek(TC) Td=±(50 ppmKMax. rozsah měření 50ppm/KPřednastavený rozsah měření)*∆θ ∆θ=Hodnota okolní teploty se liší od reterenční teploty
Dlouhodobá stabilita	≤0.1K/Year[1] or ≤0.05%/Year[1][2]

Stav instalace

Montážní úhel	Bez omezení
Oblast instalace	Vodotěsná připojovací krabice nebo připojovací krabice v nevýbušném provedení

Podmínky aplikace Podmínky prostředí

Teplota prostředí	-40... 85℃ (-40..185°F). Applicable to explosion proot area
Skladovací teplota	-0.. 100℃(-40...-212°F)
Klimatická třída	n accordannce wilh EN G0654-1,ClaasC
Kondenzace	Povolení
Třída ProtacLlon	IP 00/IP 66 Instalace
Ochrana proti vibracím	In accordance with IEC 60068-2-6
Elektromagnetická kompatibilita	Anti-EMI a anti-EMl vyzařovaná emise v souladu s EN 61326-1 a NAMUR NE 21

Mechanická struktura

Welghl	= 40 g
Materiál	Casing: PC, plaslic or polyester
Terminál	kabel max, 1,75 mm2 (0,0027 in2)

Displej a operační systém Vzdálené ovládání

Konfigurační nástroj	Special configuration tool
Konfigurační software	PC operační software (Reaowin 2o00 ]
prokládat	PC rozhraní připojeno kabelem TTL-l-RS 232 s vidlicí
Konfigurační parametr	Typ snímače, typ připojení a technická jednotka (C/F rozsah měření, interní/externí kompenzace studeného konce, kompenzace odporu kabelu při měření dvouvodičového systému, poruchový stav, výstupní signál ( 4...20/20...4 mA), digitální filtr (vlhký), výstup, značka měřicího bodu (8 znaků) a výstup analog.
